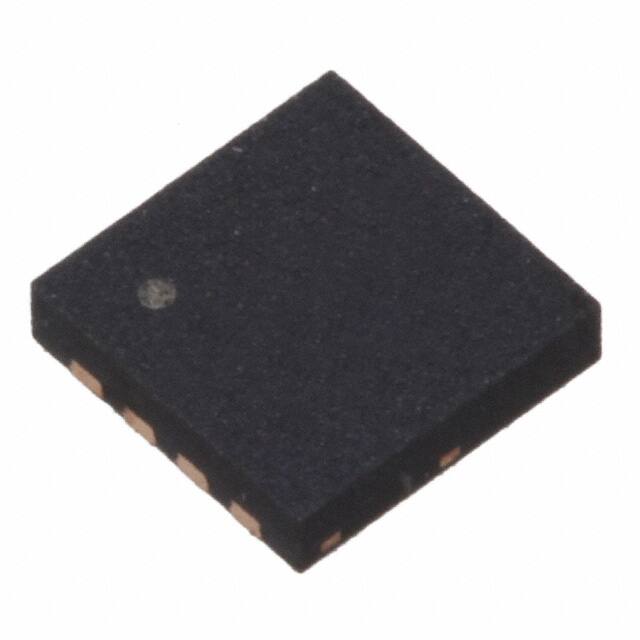

FDMC5614P

Teknik Özellikler

Kurşunsuz

Lead Free

Power Dissipation Max

2.1W Ta 42W Tc

Montaj Tipi

Surface Mount

Nem Hassasiyeti (MSL)

1 (Unlimited)

Current Continuous Drain Id25

5.7A Ta 13.5A Tc

Ambalaj

Tape & Reel (TR)

Vgs Max

±20V

Rds On Max Id Vgs

100m Ω @ 5.7A, 10V

Transistor Application

SWITCHING

Parça Durumu

Active

Terminal Kaplaması

Nickel/Palladium/Gold (Ni/Pd/Au)

Fall Time Typ

11 ns

Terminal Sayısı

5

Çalışma Sıcaklığı

-55°C~150°C TJ

Radyasyon Dayanımı

No

Case Connection

DRAIN

Number Of Elements

1

Gate To Source Voltage Vgs

20V

Terminal Formu

FLAT

Direnç

100MOhm

Operating Mode

ENHANCEMENT MODE

Weight

200mg

Tepe Reflow Süresi (maks. sn)

30

Drive Voltage Max Rds On Min Rds On

4.5V 10V

Threshold Voltage

-1.95V

Jesd30 Code

S-PDSO-F5

Continuous Drain Current Id

-5.7A

Yayın Yılı

2006

Seri

PowerTrench®

Element Configuration

Single

Pulsed Drain Currentmax Idm

23A

Pin Sayısı

8

Genişlik

3.3mm

JESD-609 Kodu

e4

Akım Değeri

-5.7A

Turn On Delay Time

10 ns

Fabrika Tedarik Süresi

10 Weeks

ECCN Kodu

EAR99

Transistor Element Material

SILICON

Fet Type

P-Channel
