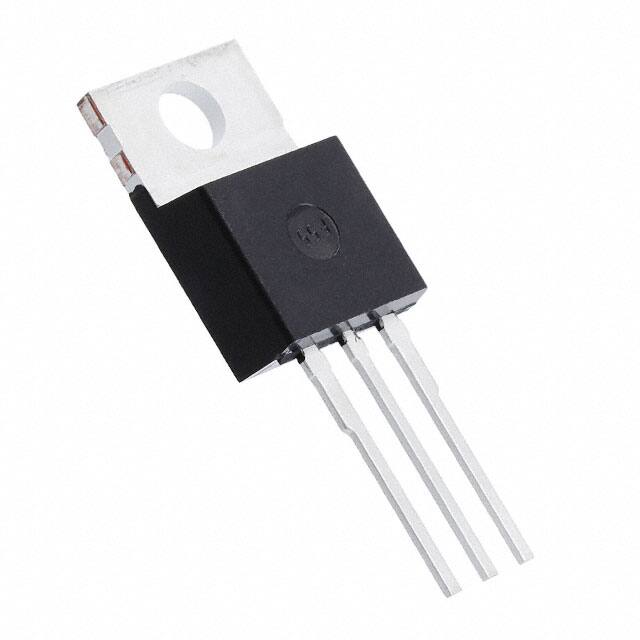

SPP16N50C3XKSA1

Teknik Özellikler

Ambalaj

Tube

Turn On Delay Time

10 ns

Voltage Rated Dc

560V

Montaj

Through Hole

Pin Sayısı

3

Input Capacitance Ciss Max Vds

1600pF @ 25V

Fabrika Tedarik Süresi

8 Weeks

Yayın Yılı

2005

Parça Durumu

Obsolete

Halogen Free

Halogen Free

Çalışma Sıcaklığı

-55°C~150°C TJ

Nem Hassasiyeti (MSL)

1 (Unlimited)

Fet Type

N-Channel

Gate Charge Qg Max Vgs

66nC @ 10V

Drain To Source Resistance

250mOhm

Power Dissipation

160W

Drain To Source Voltage Vdss

560V

Power Dissipation Max

160W Tc

Max Dual Supply Voltage

500V

Input Capacitance

1.6nF

Current Continuous Drain Id25

16A Tc

RoHS Durumu

RoHS Compliant

Rds On Max

280 mΩ

Min. Çalışma Sıcaklığı

-55°C

Tedarikçi Cihaz Paketi

TO-220-3

Kılıf / Paket

TO-220-3 Full Pack

Drive Voltage Max Rds On Min Rds On

10V

Vgs Max

±20V

Turn Off Delay Time

50 ns

Akım Değeri

16A

Vgsth Max Id

3.9V @ 675μA

Seri

CoolMOS™

Maks. Çalışma Sıcaklığı

150°C

Element Configuration

Single

Continuous Drain Current Id

16A

Kurşunsuz

Lead Free

Drain To Source Breakdown Voltage

560V

Fall Time Typ

8 ns

Rise Time

8ns

Rds On Max Id Vgs

280mOhm @ 10A, 10V
