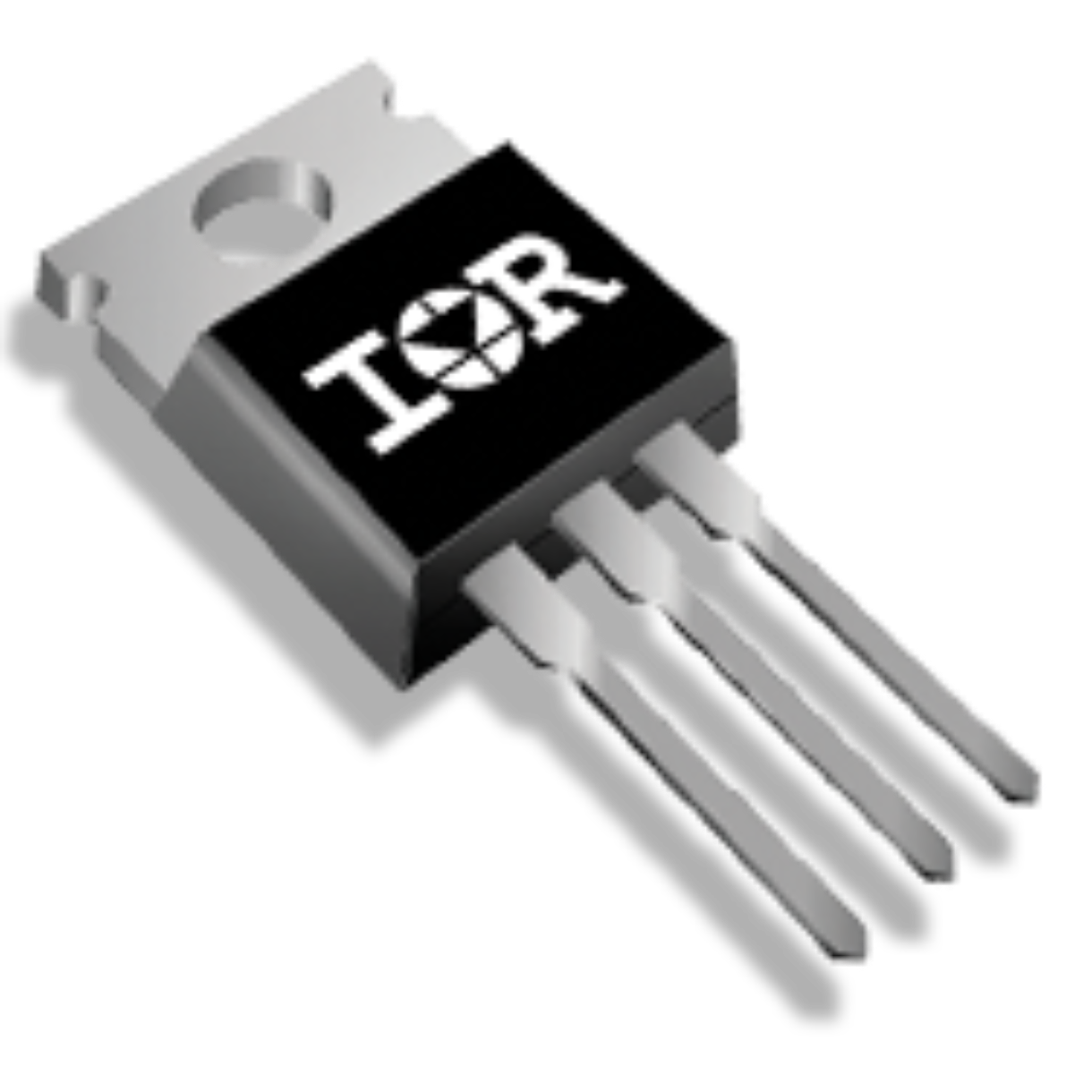

AUIRF9540N

Teknik Özellikler

JESD-609 Kodu

e3

Turn On Delay Time

15 ns

Current Continuous Drain Id25

23A Tc

Ambalaj

Tube

Terminal Sayısı

3

Pulsed Drain Currentmax Idm

76A

Rds On Max Id Vgs

117m Ω @ 11A, 10V

Threshold Voltage

-2V

Montaj Tipi

Through Hole

RoHS Durumu

ROHS3 Compliant

Transistor Element Material

SILICON

Input Capacitance Ciss Max Vds

1300pF @ 25V

Reach Svhc

No SVHC

Vgsth Max Id

4V @ 250μA

Power Dissipation Max

140W Tc

Gate To Source Voltage Vgs

20V

Uzunluk

10.66mm

Yayın Yılı

2007

Vgs Max

±20V

Turn Off Delay Time

51 ns

Pin Sayısı

3

Number Of Elements

1

Transistor Application

SWITCHING

Drain To Source Breakdown Voltage

-100V

Parça Durumu

Obsolete

Tepe Reflow Sıcaklığı (°C)

250

Tepe Reflow Süresi (maks. sn)

30

Rise Time

67ns

Kılıf / Paket

TO-220-3

Fall Time Typ

51 ns

Çalışma Sıcaklığı

-55°C~175°C TJ

ECCN Kodu

EAR99

Operating Mode

ENHANCEMENT MODE

Radyasyon Dayanımı

No

Continuous Drain Current Id

-23A

Case Connection

DRAIN

Power Dissipation

140W

Montaj

Through Hole

Fabrika Tedarik Süresi

8 Weeks

Nem Hassasiyeti (MSL)

1 (Unlimited)
