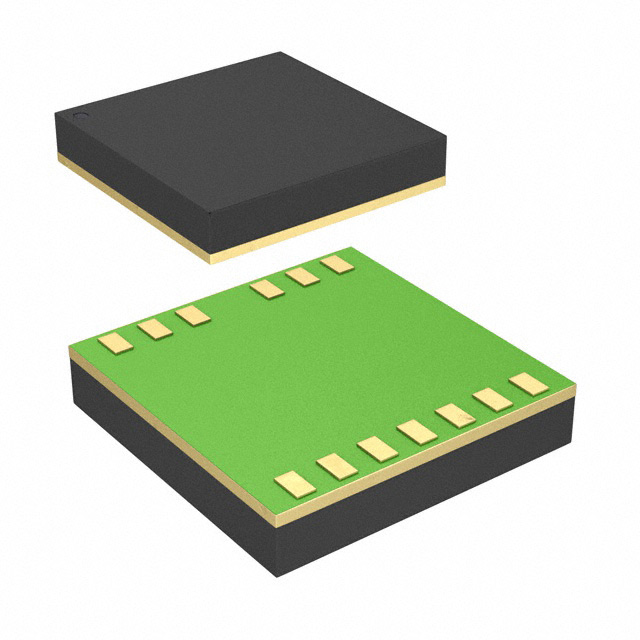

UCC21225ANPLT

Specifications

Terminal Formu

NO LEAD

Tepe Reflow Sıcaklığı (°C)

260

Propagation Delay Tplh Tphl Max

30ns, 30ns

Supply Voltagemax Vsup

18V

Interface Ic Type

HALF BRIDGE BASED IGBT/MOSFET DRIVER

Montaj Tipi

Surface Mount

Voltage Output Supply

3V~18V

Uzunluk

5mm

Nem Hassasiyeti (MSL)

3 (168 Hours)

Yüzey Montaj

YES

Ambalaj

Tape & Reel (TR)

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Supply Voltagemin Vsup

3V

Terminal Sayısı

13

Çalışma Sıcaklığı

-40°C~125°C

Kurşunsuz Kodu

yes

Genişlik

5mm

Temel Parça No

UCC21225

Lifecycle Status

ACTIVE (Last Updated: 2 days ago)

Common Mode Transient Immunity Min

100V/ns

Onay Kuruluşu

CQC, CSA, UR, VDE

Terminal Pozisyonu

BOTTOM

Yükseklik

1mm

High Side Driver

YES

Thickness

910μm

ECCN Kodu

EAR99

Kılıf / Paket

13-VFLGA

Fabrika Tedarik Süresi

12 Weeks

Output Currentmax

6A

Number Of Channels

2

Turn Off Time

0.03 µs

Supply Voltage1min

6.5V

Besleme Gerilimi

3.3V

Rise Fall Time Typ

6ns 7ns

Working Voltage

792V

Voltage Isolation

2500Vrms

Fonksiyon Sayısı

1

RoHS Durumu

ROHS3 Compliant

Pulse Width Distortion Max

6ns

Parça Durumu

Active
