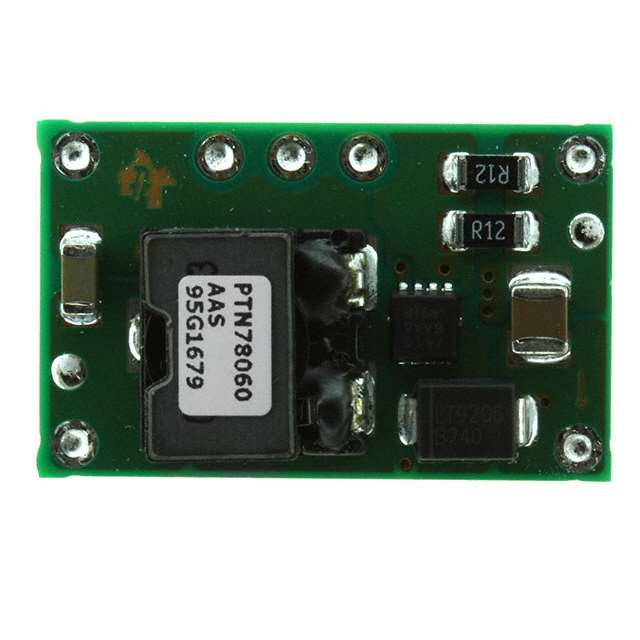

PTN78060AAS

Specifications

Tip

Non-Isolated PoL Module

Thickness

8.75mm

Contact Plating

Lead, Tin

Terminal Pozisyonu

DUAL

Topology

Boost

Lifecycle Status

ACTIVE (Last Updated: 1 day ago)

Özellikler

OCP, OTP, UVLO

Pin Sayısı

7

Boyut / Ölçü

1.00Lx0.62W x 0.38 H 25.4mmx15.7mmx9.7mm

Temel Parça No

PTN78060

Kurşunsuz Kodu

yes

Radyasyon Dayanımı

No

Parça Durumu

Active

Seri

PTN78060A (15W)

Control Technique

PULSE WIDTH MODULATION

Pin Sayısı

7

Max Output Voltage

-3V

HTS Kodu

8504.40.95.80

Min Output Voltage

-15V

Current Output1

3A

Number Of Outputs

1

Fabrika Tedarik Süresi

6 Weeks

Output Power

15W

Nem Hassasiyeti (MSL)

3 (168 Hours)

Efficiency

88%

Switching Frequencymax

0.66kHz

Output Current

3A

Max Power Dissipation

15W

Applications

ITE (Commercial)

Max Output Current

3A

Depth

15.75mm

Yükseklik

9mm

Ambalaj

Tray

Isolation

Non-Isolated

Input Voltagenom

20V

Çalışma Sıcaklığı

-40°C~85°C

Power Rating

15W

Voltage Input Min

9V

RoHS Durumu

Non-RoHS Compliant

Montaj Tipi

Surface Mount
