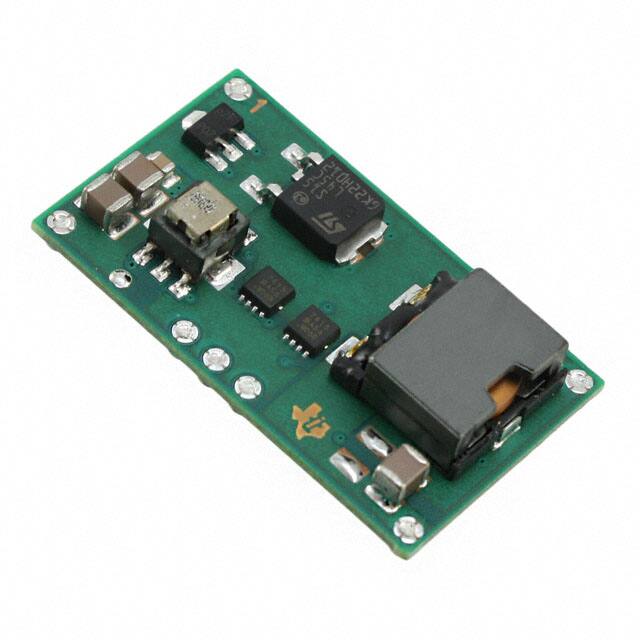

PTN78020WAZ

Specifications

Radyasyon Dayanımı

No

Pin Sayısı

7

Lifecycle Status

ACTIVE (Last Updated: 6 days ago)

Özellikler

Remote On/Off, OCP, OTP, UVLO

Temel Parça No

PTN78020

Boyut / Ölçü

1.50Lx0.87W x 0.38 H 38.1mmx22.1mmx9.7mm

Terminal Pozisyonu

DUAL

Topology

Boost

Frekans

550kHz

Tip

Non-Isolated PoL Module

Thickness

8.75mm

Output Power

90W

Efficiency

94%

Nem Hassasiyeti (MSL)

3 (168 Hours)

Fabrika Tedarik Süresi

6 Weeks

Nominal Output Voltage

12.6V

Number Of Outputs

1

Current Output1

6A

Min Output Voltage

2.5V

Seri

PTN78020W

Parça Durumu

Active

Pin Sayısı

7

Max Output Voltage

12.6V

HTS Kodu

8504.40.95.80

Control Technique

PULSE WIDTH MODULATION

Çalışma Sıcaklığı

-40°C~85°C

Input Voltagenom

20V

RoHS Durumu

ROHS3 Compliant

Depth

22.1mm

Ambalaj

Tray

Switcher Configuration

BUCK

Isolation

Non-Isolated

Yükseklik

9mm

Max Output Power

90W

Max Power Dissipation

76W

Max Output Current

6A

Applications

ITE (Commercial)

Tepe Reflow Sıcaklığı (°C)

260

Output Current

6A

Max Input Voltage Dc

36V
