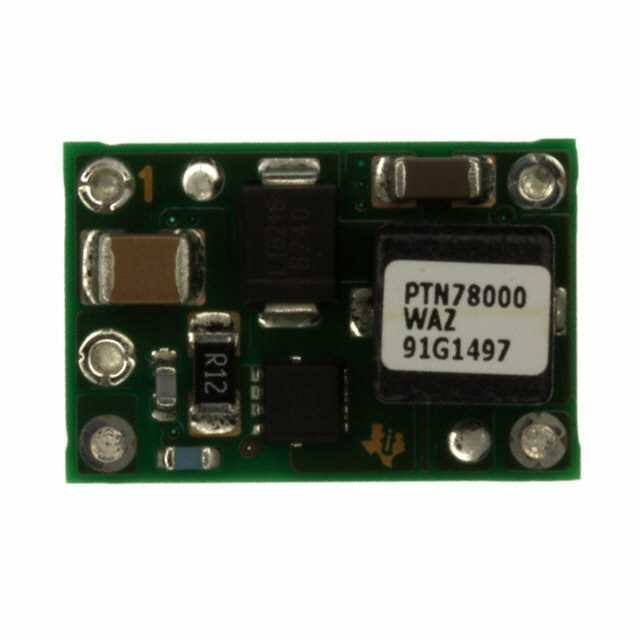

PTN78000WAZT

Specifications

Terminal Pozisyonu

DUAL

Thickness

8.25mm

Tip

Non-Isolated PoL Module

Radyasyon Dayanımı

No

Pin Sayısı

5

Özellikler

OCP, OTP, UVLO

Lifecycle Status

ACTIVE (Last Updated: 5 days ago)

Temel Parça No

PTN78000

Boyut / Ölçü

0.75Lx0.50W x 0.36 H 19.1mmx12.7mmx9.1mm

Current Output1

1.5A

Min Output Voltage

2.5V

Seri

PTN78000W

Parça Durumu

Active

Max Output Voltage

12.6V

Pin Sayısı

5

Control Technique

PULSE WIDTH MODULATION

Output Power

22.5W

Efficiency

91%

Nem Hassasiyeti (MSL)

3 (168 Hours)

Fabrika Tedarik Süresi

6 Weeks

Number Of Outputs

1

Max Power Dissipation

18W

Max Output Current

1.5A

Applications

ITE (Commercial)

Tepe Reflow Sıcaklığı (°C)

260

Output Current

1.5A

Switching Frequencymax

660kHz

Input Voltagenom

20V

Çalışma Sıcaklığı

-40°C~85°C

RoHS Durumu

ROHS3 Compliant

Voltage Input Min

7V

Çıkış Tipi

Adjustable

Depth

12.57mm

Isolation

Non-Isolated

Switcher Configuration

BUCK

Ambalaj

Tape & Reel (TR)

Yükseklik

8.5mm

JESD-609 Kodu

e1

Kılıf / Paket

5-SMD Module

Terminal Sayısı

5
