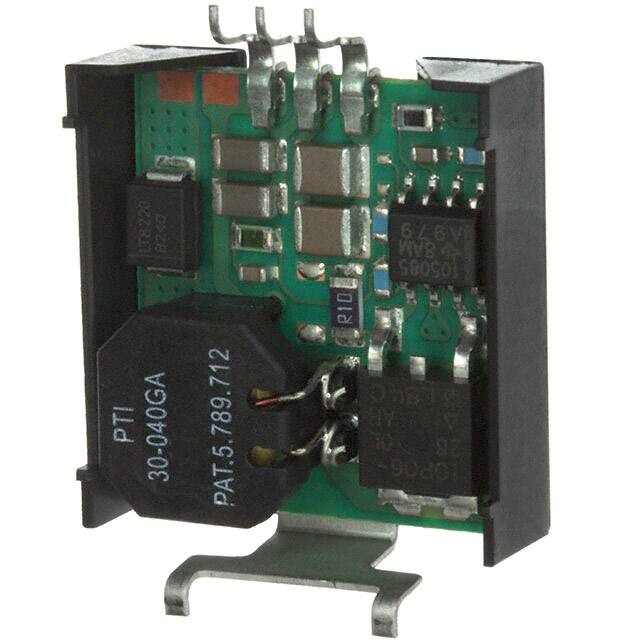

PT78ST109S

Specifications

Çalışma Sıcaklığı

-40°C~85°C

Max Power Dissipation

13.5W

Seri

PT78ST100

Temel Parça No

78ST109

Pin Sayısı

3

Terminal Formu

GULL WING

Fonksiyon Sayısı

1

Switching Frequencymax

700kHz

Parça Durumu

Obsolete

Kılıf / Paket

3-SMD Module

Tip

Non-Isolated PoL Module

RoHS Durumu

ROHS3 Compliant

Number Of Outputs

1

Terminal Sayısı

3

Terminal Pozisyonu

SINGLE

Min Output Voltage

9V

Efficiency

85%

ECCN Kodu

EAR99

Yüzey Montaj

YES

Input Voltagenom

13V

Montaj Tipi

Surface Mount

Kurşunsuz Kodu

yes

Boyut / Ölçü

0.94Lx0.90W x 0.34 H 23.9mmx22.9mmx8.6mm

Yükseklik

8.636mm

Ambalaj

Tray

Nem Hassasiyeti (MSL)

1 (Unlimited)

Depth

22.86mm

Radyasyon Dayanımı

No

Current Output1

1.5A

Output Voltage

9V

Voltage Input Min

13V

Kurşunsuz

Lead Free

Switcher Configuration

BUCK

Terminal Adımı

2.54mm

Max Output Voltage

9V

Max Output Current

1.5A

Isolation

Non-Isolated

Control Mode

VOLTAGE-MODE

Özellikler

OTP, SCP

Output Power

13.5W
