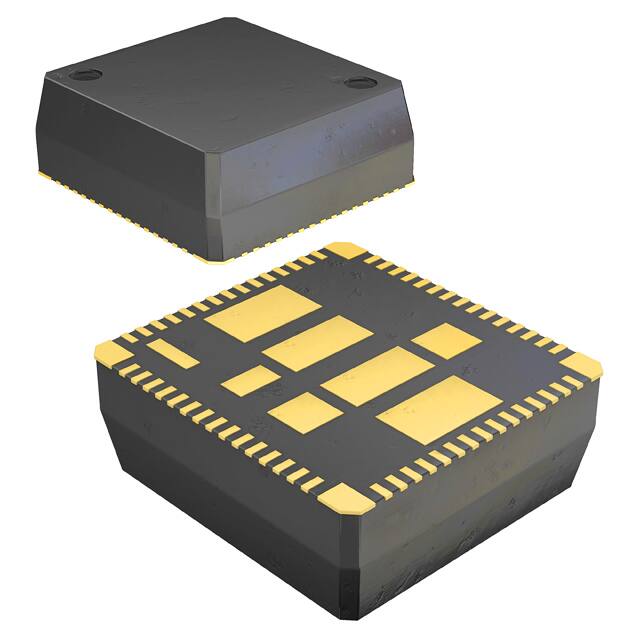

LMZ31520RLGT

Specifications

Terminal Pozisyonu

BOTTOM

Boyut / Ölçü

0.64Lx0.60W x 0.23 H 16.2mmx15.2mmx5.9mm

Depth

16mm

Reach Svhc

No SVHC

Kılıf / Paket

72-BQFN Module

Max Input Voltage Dc

14.5V

Max Output Current

20A

Isolation

Non-Isolated

Applications

ITE (Commercial)

Thickness

5.8mm

JESD-609 Kodu

e4

Min Input Voltage Dc

3V

Min Output Voltage

600mV

Seri

SIMPLE SWITCHER®

Montaj Tipi

Surface Mount

Özellikler

Remote On/Off, OCP, OTP, UVLO

Yükseklik

5.9mm

Terminal Kaplaması

Nickel/Palladium/Gold (Ni/Pd/Au)

Pin Sayısı

72

Fonksiyon Sayısı

1

Temel Parça No

LMZ31520

Çalışma Sıcaklığı

-40°C~85°C

Efficiency

96%

Switchingfrequency

570kHz

Tepe Reflow Sıcaklığı (°C)

245

Terminal Sayısı

72

Output Current

20A

Input Voltagenom

12V

Parça Durumu

Active

Nem Hassasiyeti (MSL)

3 (168 Hours)

Switcher Configuration

SINGLE

Operating Supply Voltage

14.5V

Output Voltage

3.6V

Radyasyon Dayanımı

No

Number Of Outputs

1

Max Power Dissipation

72W

Lifecycle Status

ACTIVE (Last Updated: 2 days ago)

Kurşunsuz

Lead Free

Yüzey Montaj

YES

Control Mode

VOLTAGE-MODE
