NCP3418APDR2

Specifications

Çalışma Sıcaklığı

0°C~150°C TJ

Besleme Gerilimi

4.6V~13.2V

Turn Off Time

0.06 µs

Driver Configuration

Half-Bridge

Kurşunsuz

Contains Lead

Pin Sayısı

8

Kılıf / Paket

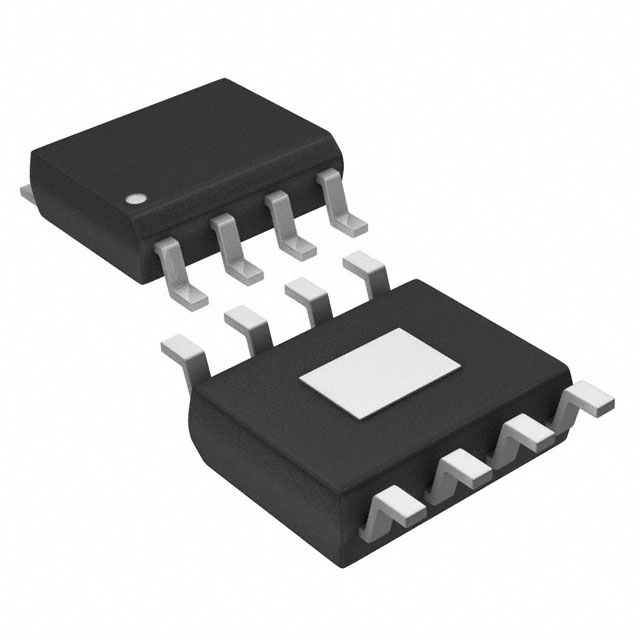

8-SOIC (0.154, 3.90mm Width) Exposed Pad

Tepe Reflow Süresi (maks. sn)

30

Parça Durumu

Obsolete

Jesd30 Code

R-PDSO-G8

Lifecycle Status

OBSOLETE (Last Updated: 2 days ago)

Besleme Gerilimi

12V

JESD-609 Kodu

e0

Genişlik

3.9mm

Gate Type

N-Channel MOSFET

Qualification Status

COMMERCIAL

Rise Fall Time Typ

18ns 10ns

Nominal Supply Current

6mA

Channel Type

Synchronous

Pin Sayısı

8

Terminal Formu

GULL WING

Nem Hassasiyeti (MSL)

1 (Unlimited)

High Side Voltage Max Bootstrap

30V

Yayın Yılı

2007

High Side Driver

YES

Maks. Oturma Yüksekliği

1.75mm

Terminal Sayısı

8

Turn On Time

0.06 µs

Tepe Reflow Sıcaklığı (°C)

240

Montaj

Surface Mount

Terminal Kaplaması

TIN LEAD

Terminal Pozisyonu

DUAL

Kurşunsuz Kodu

no

Temel Parça No

NCP3418

RoHS Durumu

ROHS3 Compliant

Montaj Tipi

Surface Mount

Number Of Drivers

2

Yüzey Montaj

YES

Giriş Tipi

Non-Inverting

Uzunluk

4.9mm
