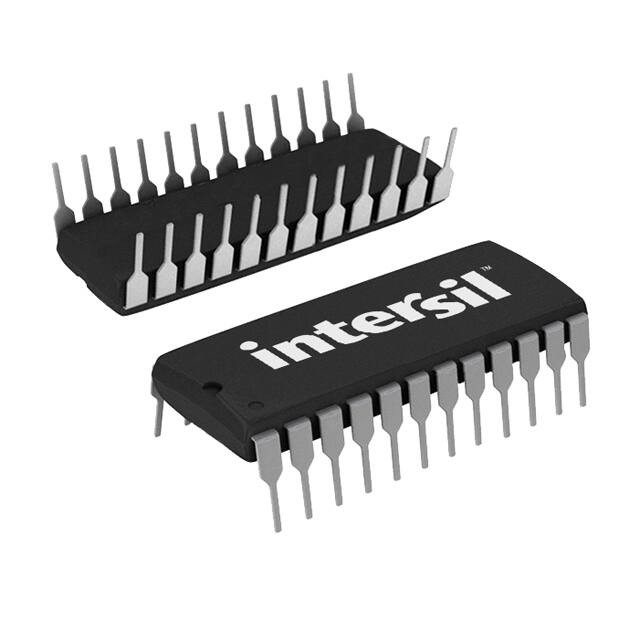

HIP4086AP

Specifications

High Side Voltage Max Bootstrap

95V

Terminal Kaplaması

NOT SPECIFIED

Ürün Durumu

Active

Number Of Drivers

6

Kurşunsuz Kodu

no

Current Peak Output

500mA

Giriş Tipi

Inverting, Non-Inverting

Yüzey Montaj

NO

Output Configuration

Half Bridge

Driver Configuration

Half-Bridge

Load Type

Capacitive and Resistive

Logic Voltagevil Vih

1V 2.5V

Tedarikçi Cihaz Paketi

24-PDIP

Kılıf / Paket

24-DIP (0.300, 7.62mm)

Nem Hassasiyeti (MSL)

3 (168 Hours)

Temel Ürün No

HIP4086

Turn Off Time

0.1 μs

Output Peak Current Limitnom

1.7A

Montaj Tipi

Through Hole

Paket

Bulk

Qualification Status

COMMERCIAL

Özellikler

Bootstrap Circuit

Interface

Logic, PWM

Turn On Time

0.1 μs

Çalışma Sıcaklığı

-40°C~150°C TJ

Rise Fall Time Typ

20ns 10ns

RoHS Durumu

Non-RoHS Compliant

Applications

DC Motors, General Purpose

Voltage Load

7V ~ 15V

REACH Uyumluluk Kodu

unknown

Parça Durumu

Obsolete

Gate Type

N-Channel MOSFET

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Technology

N-Channel MOSFET

Ambalaj

Tube

Fonksiyon Sayısı

3

Terminal Sayısı

24

Terminal Pozisyonu

DUAL

Current Peak Output Source Sink

500mA 500mA
