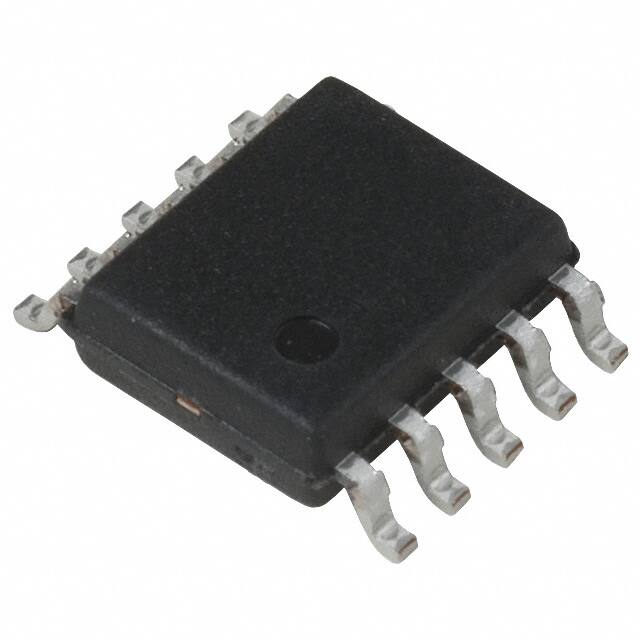

FAN7601G

Specifications

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

RoHS Durumu

RoHS Compliant

Input Voltage Min

9V

Ambalaj

Tube

Control Technique

PULSE WIDTH MODULATION

Fault Protection

Over Temperature, Over Voltage

Terminal Formu

GULL WING

Kılıf / Paket

10-SOP (0.154, 3.90mm Width)

Yüzey Montaj

YES

Jesd30 Code

R-PDSO-G10

Fonksiyon Sayısı

1

Voltage Start Up

12V

Temel Parça No

FAN7601

Control Features

Frequency Control, Soft Start

Voltage Supply Vccvdd

8V~20V

Analog Ic Other Type

SWITCHING CONTROLLER

Terminal Sayısı

10

Input Voltagenom

14V

Nem Hassasiyeti (MSL)

1 (Unlimited)

Terminal Adımı

1.27mm

REACH Uyumluluk Kodu

compliant

Maks. Oturma Yüksekliği

1.8mm

Terminal Pozisyonu

DUAL

Çalışma Sıcaklığı

-25°C~125°C TA

Internal Switchs

Yes

Frequency Switching

Up to 300kHz

Topology

Flyback

Control Mode

CURRENT-MODE

Parça Durumu

Obsolete

Output Currentmax

0.25A

Duty Cycle

95%

Uzunluk

4.92mm

Montaj Tipi

Surface Mount
