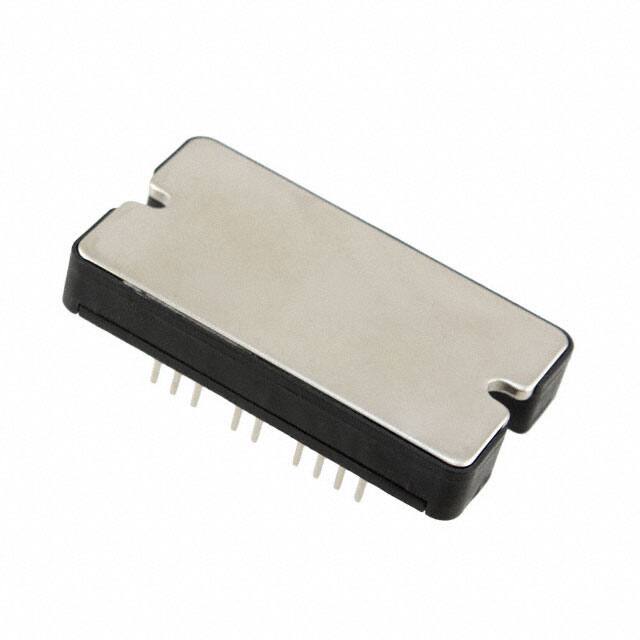

APTGF50X60T3G

Specifications

Transistor Application

MOTOR CONTROL

Turn Off Timenom Toff

151 ns

Qualification Status

Not Qualified

Ntc Thermistor

Yes

Collector Emitter Voltage Vceo

600V

Input Capacitance

2.2nF

Terminal Sayısı

25

Jesd30 Code

R-XUFM-X25

Number Of Elements

6

Terminal Formu

UNSPECIFIED

Collectoremitter Saturation Voltage

2.1V

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Gateemitter Voltagemax

20V

Vceon Max Vge Ic

2.45V @ 15V, 50A

Montaj

Chassis Mount, Screw

Min. Çalışma Sıcaklığı

-40°C

Configuration

Three Phase Inverter

JESD-609 Kodu

e1

ECCN Kodu

EAR99

Parça Durumu

Obsolete

Nem Hassasiyeti (MSL)

1 (Unlimited)

Montaj Tipi

Chassis Mount

Polaritychannel Type

N-CHANNEL

Genişlik

40.8mm

Pin Sayısı

25

RoHS Durumu

RoHS Compliant

Yayın Yılı

2012

Current Collector Cutoff Max

250μA

Case Connection

ISOLATED

Yükseklik

11.5mm

Uzunluk

73.4mm

Terminal Pozisyonu

UPPER

Max Power Dissipation

250W

Input Capacitance Cies Vce

2.2nF @ 25V

Igbt Type

NPT

Collectoremitter Breakdown Voltage

600V

Kurşunsuz Kodu

yes

Terminal Kaplaması

TIN SILVER COPPER

Kurşunsuz

Lead Free
