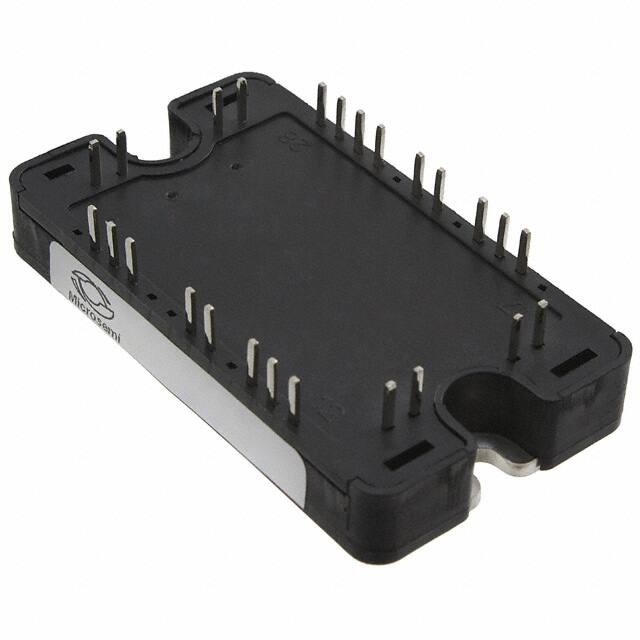

APTGF50VDA120T3G

Specifications

Parça Durumu

Obsolete

ECCN Kodu

EAR99

Nem Hassasiyeti (MSL)

1 (Unlimited)

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Collectoremitter Saturation Voltage

3.2V

Terminal Formu

UNSPECIFIED

Configuration

Dual Boost Chopper

Min. Çalışma Sıcaklığı

-40°C

Montaj

Chassis Mount, Screw, Through Hole

Vceon Max Vge Ic

3.7V @ 15V, 50A

Gateemitter Voltagemax

20V

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Number Of Elements

2

Turn Off Timenom Toff

400 ns

Transistor Application

POWER CONTROL

Input Capacitance

3.45nF

Terminal Sayısı

20

Jesd30 Code

R-XUFM-X20

Voltage Collector Emitter Breakdown Max

1200V

Collector Emitter Voltage Vceo

1.2kV

Ntc Thermistor

Yes

Qualification Status

Not Qualified

Maks. Çalışma Sıcaklığı

150°C

Kılıf / Paket

SP3

Pin Sayısı

3

Kurşunsuz

Lead Free

Max Collector Current

70A

Turn On Time

100 ns

Element Configuration

Dual

Input

Standard

Igbt Type

NPT

Collectoremitter Breakdown Voltage

1.2kV

Input Capacitance Cies Vce

3.45nF @ 25V

Uzunluk

73.4mm

Yükseklik

11.5mm

Case Connection

ISOLATED

Current Collector Cutoff Max

250μA

Max Power Dissipation

312W

Terminal Pozisyonu

UPPER

Genişlik

40.8mm
