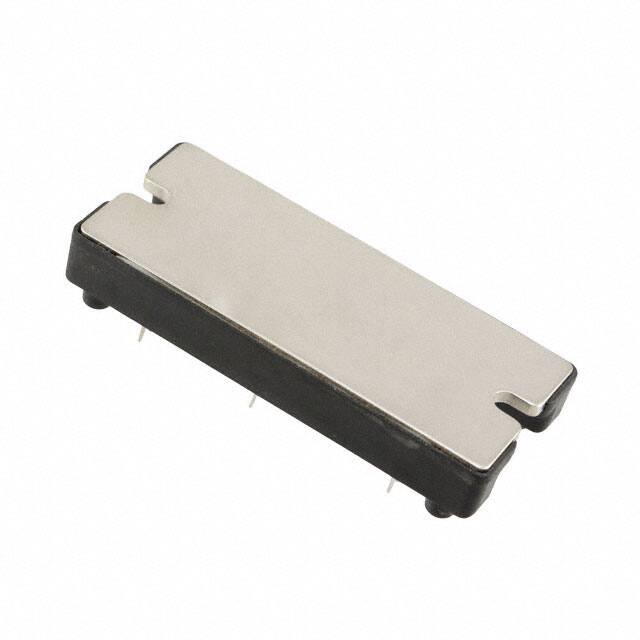

APTGF50H120TG

Specifications

Terminal Pozisyonu

UPPER

Max Power Dissipation

312W

Case Connection

ISOLATED

Current Collector Cutoff Max

250μA

Pin Sayısı

14

RoHS Durumu

RoHS Compliant

Yayın Yılı

2012

Montaj Tipi

Chassis Mount

Polaritychannel Type

N-CHANNEL

Max Collector Current

75A

Turn On Time

100 ns

Input

Standard

Pin Sayısı

20

Maks. Çalışma Sıcaklığı

150°C

Vcesatmax

3.7 V

Kılıf / Paket

SP4

Terminal Kaplaması

TIN SILVER COPPER

Input Capacitance Cies Vce

3.45nF @ 25V

Kurşunsuz Kodu

yes

Igbt Type

NPT

Collectoremitter Breakdown Voltage

1.2kV

Number Of Elements

4

Collector Emitter Voltage Vceo

1.2kV

Ntc Thermistor

Yes

Qualification Status

Not Qualified

Jesd30 Code

R-XUFM-X14

Terminal Sayısı

14

Input Capacitance

3.45nF

Voltage Collector Emitter Breakdown Max

1200V

Turn Off Timenom Toff

400 ns

Transistor Application

MOTOR CONTROL

Nem Hassasiyeti (MSL)

1 (Unlimited)

ECCN Kodu

EAR99

JESD-609 Kodu

e1

Parça Durumu

Obsolete

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Configuration

Full Bridge Inverter

Min. Çalışma Sıcaklığı

-40°C

Montaj

Chassis Mount, Screw

Vceon Max Vge Ic

3.7V @ 15V, 50A
