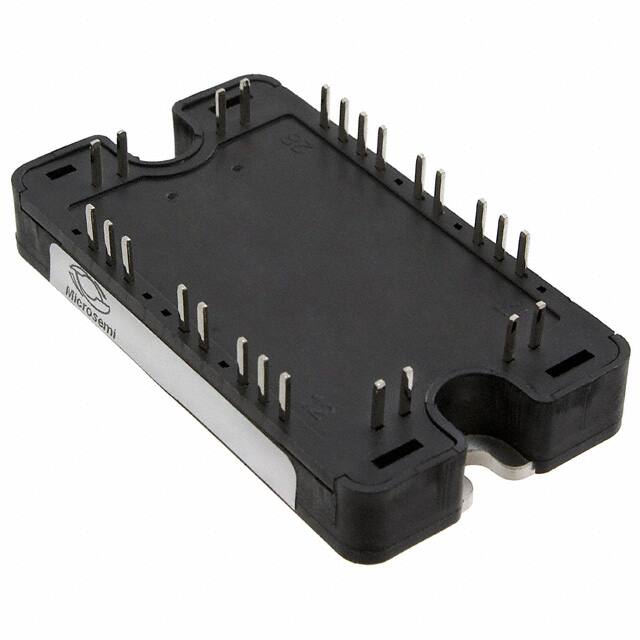

APTGF30H60T3G

Specifications

Number Of Elements

4

Turn Off Timenom Toff

111 ns

Transistor Application

MOTOR CONTROL

Jesd30 Code

R-XUFM-X25

Terminal Sayısı

25

Input Capacitance

1.35nF

Voltage Collector Emitter Breakdown Max

600 V

Collector Emitter Voltage Vceo

600V

Ntc Thermistor

Yes

Qualification Status

Not Qualified

Parça Durumu

Obsolete

Paket

Bulk

JESD-609 Kodu

e1

ECCN Kodu

EAR99

Nem Hassasiyeti (MSL)

1 (Unlimited)

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Formu

UNSPECIFIED

Min. Çalışma Sıcaklığı

-40°C

Configuration

Full Bridge Inverter

Vceon Max Vge Ic

2.45V @ 15V, 30A

Montaj

Chassis Mount, Screw

Power Max

140 W

Gateemitter Voltagemax

20V

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Tedarikçi Cihaz Paketi

SP3

Case Connection

ISOLATED

Current Collector Cutoff Max

250μA

Max Power Dissipation

140W

Terminal Pozisyonu

UPPER

Polaritychannel Type

N-CHANNEL

Montaj Tipi

Chassis Mount

RoHS Durumu

RoHS Compliant

Pin Sayısı

25

Maks. Çalışma Sıcaklığı

150°C

Kılıf / Paket

SP3

Ürün Durumu

Obsolete

Pin Sayısı

32

Currentcollector Ic Max

42 A

Max Collector Current

42A

Turn On Time

44 ns
