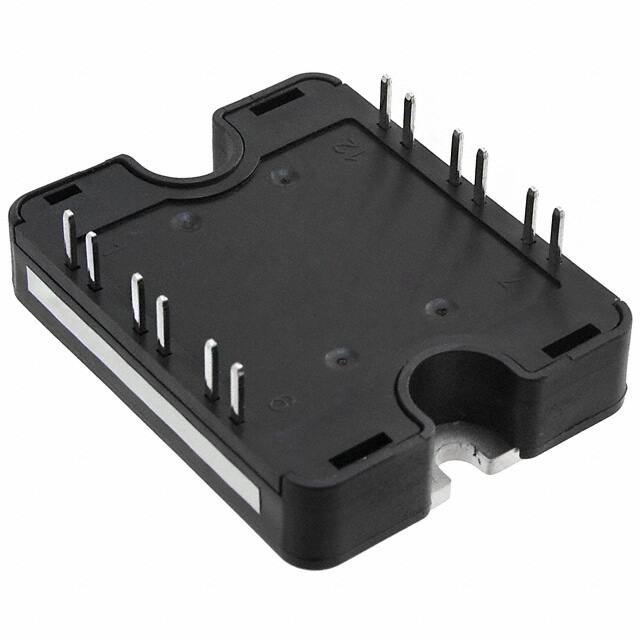

APTGF25H120T1G

Specifications

Number Of Elements

4

Voltage Collector Emitter Breakdown Max

1200V

Input Capacitance

1.65nF

Terminal Sayısı

12

Ntc Thermistor

Yes

Collector Emitter Voltage Vceo

1.2kV

Turn Off Timenom Toff

386 ns

Transistor Application

MOTOR CONTROL

Nem Hassasiyeti (MSL)

1 (Unlimited)

Parça Durumu

Obsolete

JESD-609 Kodu

e1

ECCN Kodu

EAR99

Min. Çalışma Sıcaklığı

-40°C

Configuration

Full Bridge Inverter

Radyasyon Dayanımı

No

Vceon Max Vge Ic

3.7V @ 15V, 25A

Montaj

Chassis Mount, Screw

Gateemitter Voltagemax

20V

Terminal Formu

UNSPECIFIED

Max Power Dissipation

208W

Terminal Pozisyonu

UPPER

Current Collector Cutoff Max

250μA

Case Connection

ISOLATED

Yayın Yılı

2007

Pin Sayısı

12

RoHS Durumu

RoHS Compliant

Polaritychannel Type

N-CHANNEL

Montaj Tipi

Chassis Mount

Turn On Time

110 ns

Max Collector Current

40A

Input

Standard

Vcesatmax

3.7 V

Maks. Çalışma Sıcaklığı

150°C

Kılıf / Paket

SP1

Pin Sayısı

12

Kurşunsuz

Lead Free

Terminal Kaplaması

TIN SILVER COPPER

Kurşunsuz Kodu

yes

Igbt Type

NPT

Collectoremitter Breakdown Voltage

1.2kV
