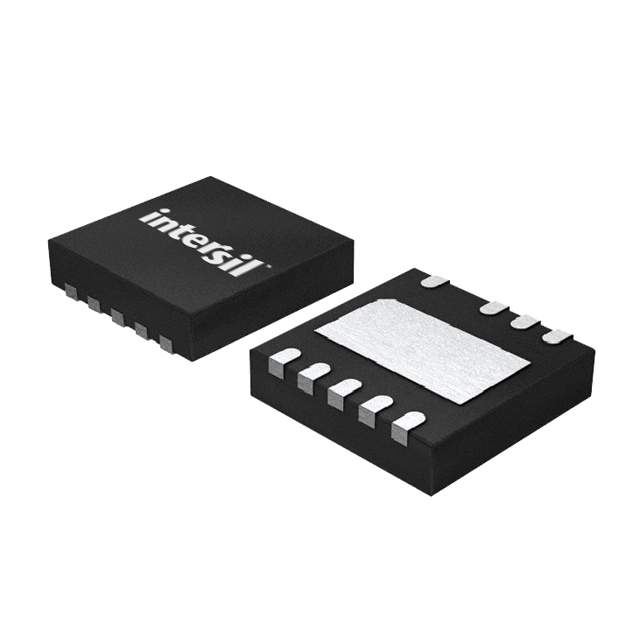

ISL89400AR3Z

Specifications

Tepe Reflow Süresi (maks. sn)

30

High Side Driver

YES

Çıkış Akımı

1.25A

Number Of Drivers

2

Temperature Grade

AUTOMOTIVE

RoHS Durumu

RoHS Compliant

Power Dissipation Max

2.27W

Temel Parça No

ISL89400

Max Output Current

1.25A

Besleme Gerilimi

12V

Output Peak Current Limitnom

1.25A

Besleme Gerilimi

9V~14V

Turn On Time

60 µs

Nem Hassasiyeti (MSL)

1 (Unlimited)

Driver Configuration

Half-Bridge

Uzunluk

3mm

Montaj Tipi

Surface Mount

Max Supply Voltage

114V

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Max Supply Current

2.2mA

Qualification Status

Not Qualified

Turn Off Time

60 µs

Fonksiyon Sayısı

1

Current Peak Output Source Sink

1.25A 1.25A

Çalışma Sıcaklığı

-40°C~125°C TJ

Logic Voltagevil Vih

3.7V 7.4V

Montaj

Surface Mount

Operating Supply Current

2.2mA

ECCN Kodu

EAR99

Terminal Pozisyonu

DUAL

Min Supply Voltage

9V

Rise Fall Time Typ

16ns 16ns

Terminal Adımı

0.5mm

High Side Voltage Max Bootstrap

100V

Pin Sayısı

9

Giriş Tipi

Non-Inverting

Channel Type

Independent

Min. Çalışma Sıcaklığı

-40°C

Maks. Oturma Yüksekliği

1mm

Terminal Formu

NO LEAD
