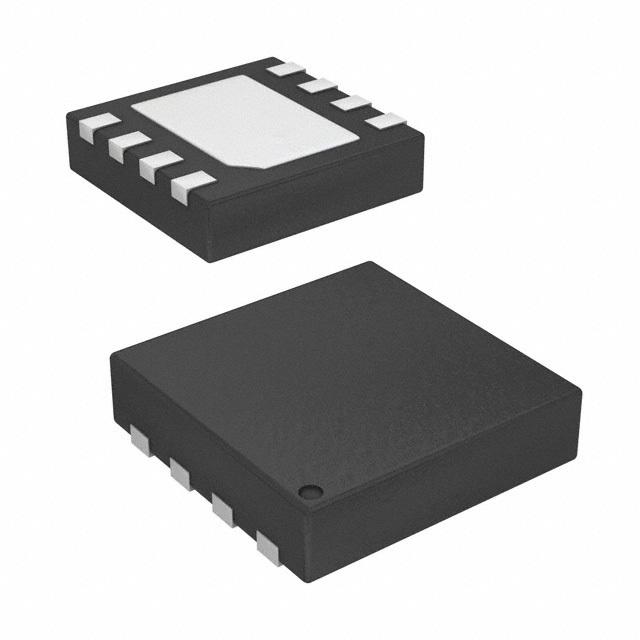

ISL89168FRTAZ-T

Specifications

Nem Hassasiyeti (MSL)

3 (168 Hours)

Gate Type

N-Channel MOSFET

Driver Configuration

Low-Side

Montaj Tipi

Surface Mount

Max Supply Voltage

16V

Interface Ic Type

AND GATE BASED MOSFET DRIVER

Maks. Çalışma Sıcaklığı

125°C

Qualification Status

Not Qualified

Tepe Reflow Sıcaklığı (°C)

260

Turn Off Delay Time

25 ns

Parça Durumu

Active

Fall Time Typ

20 ns

Channel Type

Independent

Min. Çalışma Sıcaklığı

-40°C

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Number Of Drivers

2

Çıkış Akımı

6A

RoHS Durumu

RoHS Compliant

Power Dissipation Max

2.27W

Terminal Formu

GULL WING

Temel Parça No

ISL89168

Max Output Current

6A

Besleme Gerilimi

12V

Kılıf / Paket

8-WDFN Exposed Pad

Besleme Gerilimi

4.5V~16V

Rise Fall Time Typ

20ns 20ns

Terminal Kaplaması

Matte Tin (Sn) - annealed

Terminal Sayısı

8

Giriş Tipi

Inverting, Non-Inverting

Current Peak Output Source Sink

6A 6A

Pin Sayısı

8

Çalışma Sıcaklığı

-40°C~125°C TJ

Ambalaj

Tape & Reel (TR)

Yayın Yılı

2010

Logic Voltagevil Vih

1.22V 2.08V

Montaj

Surface Mount

Rise Time

20ns

Genişlik

3.9005mm

Operating Supply Current

5mA

Turn On Delay Time

25 ns
