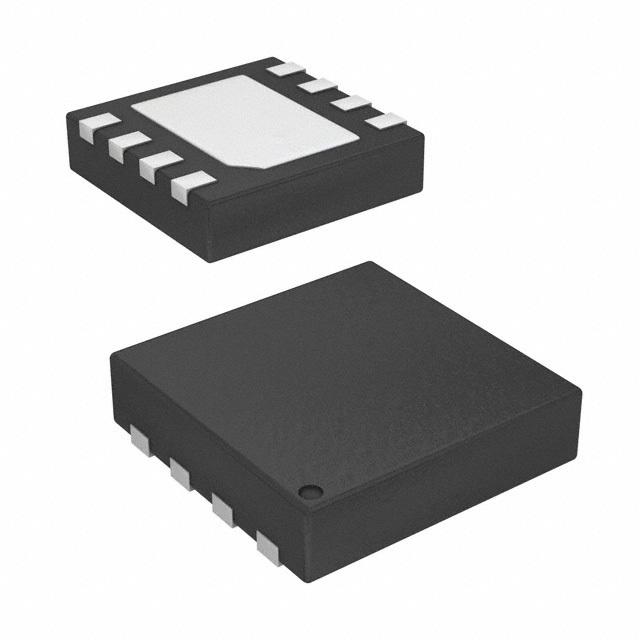

ISL89166FRTAZ-T

Specifications

Power Dissipation Max

2.27W

Terminal Formu

GULL WING

Max Output Current

6A

Temel Parça No

ISL89166

Besleme Gerilimi

12V

Besleme Gerilimi

4.5V~16V

Kılıf / Paket

8-WDFN Exposed Pad

Channel Type

Independent

Min. Çalışma Sıcaklığı

-40°C

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Çıkış Akımı

6A

Number Of Drivers

2

RoHS Durumu

RoHS Compliant

Tepe Reflow Sıcaklığı (°C)

260

Turn Off Delay Time

25 ns

Parça Durumu

Active

Fall Time Typ

20 ns

Max Supply Voltage

16V

Montaj Tipi

Surface Mount

Gate Type

N-Channel MOSFET

Driver Configuration

Low-Side

Nem Hassasiyeti (MSL)

3 (168 Hours)

Qualification Status

Not Qualified

Interface Ic Type

AND GATE BASED MOSFET DRIVER

Maks. Çalışma Sıcaklığı

125°C

Operating Supply Current

5mA

Genişlik

3.9005mm

Turn On Delay Time

25 ns

Terminal Pozisyonu

DUAL

JESD-609 Kodu

e3

Min Supply Voltage

4.5V

Ambalaj

Tape & Reel (TR)

Çalışma Sıcaklığı

-40°C~125°C TJ

Pin Sayısı

8

Current Peak Output Source Sink

6A 6A

Logic Voltagevil Vih

1.22V 2.08V

Yayın Yılı

2010

Rise Time

20ns

Montaj

Surface Mount

Giriş Tipi

Non-Inverting
