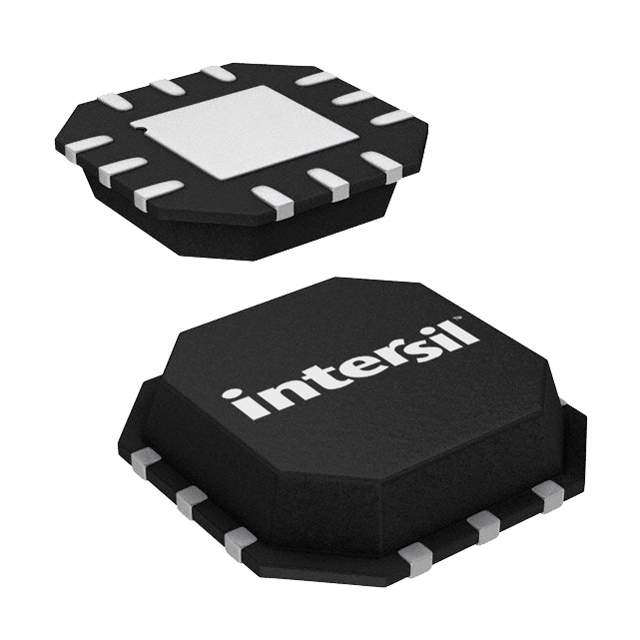

ISL6700IRZ-T

Specifications

Power Dissipation Max

2.976W

Terminal Pozisyonu

QUAD

Besleme Gerilimi

12V

Rise Time

20ns

Turn Off Delay Time

25 ns

Uzunluk

4mm

Driver Configuration

Half-Bridge

Max Supply Voltage

15V

Current Peak Output Source Sink

1.4A 1.3A

Kılıf / Paket

VQFN

Min. Çalışma Sıcaklığı

-40°C

Genişlik

4mm

Maks. Oturma Yüksekliği

1mm

Number Of Drivers

2

Output Peak Current Limitnom

1.4A

Yayın Yılı

2001

Besleme Gerilimi

9V~15V

Gate Type

N-Channel MOSFET

High Side Voltage Max Bootstrap

80V

ECCN Kodu

EAR99

Parça Durumu

Active

Çalışma Sıcaklığı

-40°C~125°C TJ

Turn On Time

0.095 μs

Kurşunsuz Kodu

yes

Logic Voltagevil Vih

0.8V 2.2V

Kurşunsuz

Lead Free

Pin Sayısı

12

Rise Fall Time Typ

5ns 5ns

Yüzey Montaj

YES

Max Output Current

1.4A

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Turn Off Time

0.09 μs

Maks. Çalışma Sıcaklığı

125°C

Terminal Kaplaması

MATTE TIN

Terminal Formu

NO LEAD

Temperature Grade

AUTOMOTIVE

Max Supply Current

3mA

Montaj Tipi

Surface Mount

Turn On Delay Time

20 ns

Temel Parça No

ISL6700
