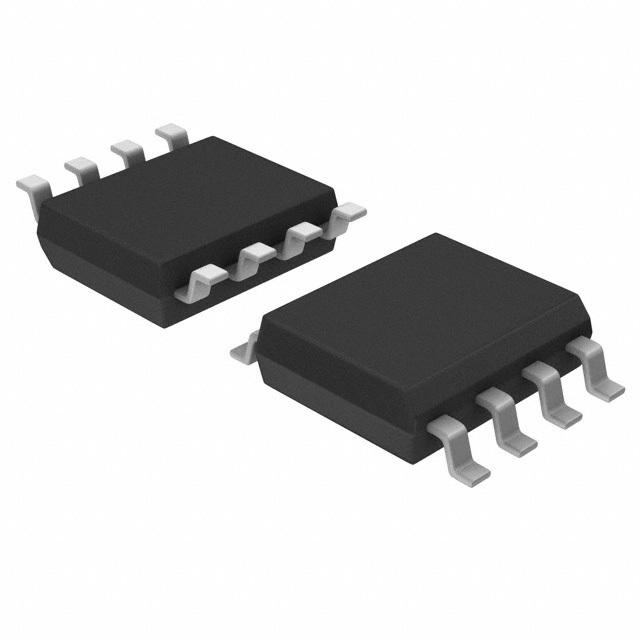

ISL6700IBZ-T

Specifications

Çalışma Sıcaklığı

-40°C~125°C TJ

Parça Durumu

Active

Turn On Time

0.095 μs

Propagation Delay

82 ns

Logic Voltagevil Vih

0.8V 2.2V

Pin Sayısı

8

Kurşunsuz

Lead Free

Rise Fall Time Typ

5ns 5ns

Yüzey Montaj

YES

Max Output Current

1.4A

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Turn Off Time

0.09 μs

Terminal Pozisyonu

DUAL

Power Dissipation Max

1.316W

Rise Time

5ns

Besleme Gerilimi

12V

Turn Off Delay Time

25 ns

Current Peak Output Source Sink

1.4A 1.3A

Max Supply Voltage

95V

Driver Configuration

Half-Bridge

Uzunluk

4.9mm

Genişlik

3.9mm

Kılıf / Paket

SOIC

Min. Çalışma Sıcaklığı

-40°C

Number Of Drivers

2

Maks. Oturma Yüksekliği

1.75mm

Yayın Yılı

2001

Output Peak Current Limitnom

1.4A

Besleme Gerilimi

9V~15V

Gate Type

N-Channel MOSFET

High Side Voltage Max Bootstrap

80V

Jesd30 Code

R-PDSO-G8

ECCN Kodu

EAR99

Tepe Reflow Sıcaklığı (°C)

260

Operating Supply Current

2mA

Usage Level

Industrial grade

Fall Time Typ

5 ns

RoHS Durumu

RoHS Compliant

High Side Driver

YES

Nem Hassasiyeti (MSL)

1 (Unlimited)
