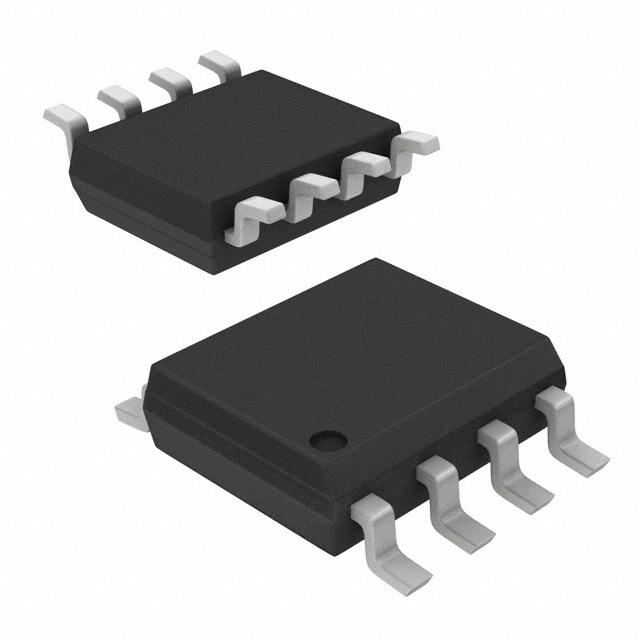

EL7156CS-T13

Specifications

Kılıf / Paket

SOIC

Ambalaj

Tape & Reel (TR)

Fonksiyon Sayısı

1

Output Peak Current Limitnom

3.5A

Logic Voltagevil Vih

0.8V 2.4V

Terminal Formu

GULL WING

Number Of Outputs

1

Min. Çalışma Sıcaklığı

-40°C

Qualification Status

Not Qualified

Besleme Gerilimi

15V

Montaj

Surface Mount

Channel Type

Single

RoHS Durumu

Non-RoHS Compliant

Pin Sayısı

8

REACH Uyumluluk Kodu

not_compliant

Gate Type

IGBT

Kurşunsuz

Contains Lead

Besleme Gerilimi

4.5V~16.5V

Terminal Sayısı

8

Temperature Grade

INDUSTRIAL

Giriş Tipi

Non-Inverting

Interface Ic Type

HALF BRIDGE BASED PERIPHERAL DRIVER

Driver Configuration

High-Side or Low-Side

Nem Hassasiyeti (MSL)

1 (Unlimited)

Jesd30 Code

R-PDSO-G8

Number Of Drivers

1

Yayın Yılı

2002

Montaj Tipi

Surface Mount

Rise Fall Time Typ

14.5ns 15ns

Temel Parça No

EL7156

Terminal Pozisyonu

DUAL

JESD-609 Kodu

e0

Parça Durumu

Discontinued

Output Current Flow Direction

SOURCE SINK

Supply Voltagemin Vsup

4.5V

Maks. Çalışma Sıcaklığı

85°C

Current Peak Output Source Sink

3.5A 3.5A

Çalışma Sıcaklığı

-40°C~125°C TJ

Supply Voltage1nom

15V

Terminal Kaplaması

Tin/Lead (Sn/Pb)
