EL7154CSZ-T7

Specifications

Interface Ic Type

BUFFER OR INVERTER BASED PERIPHERAL DRIVER

Min Supply Voltage

4.5V

Rise Fall Time Typ

4ns 4ns

Yayın Yılı

2002

Parça Durumu

Active

Terminal Pozisyonu

DUAL

Tepe Reflow Süresi (maks. sn)

40

Tepe Reflow Sıcaklığı (°C)

260

Tedarikçi Cihaz Paketi

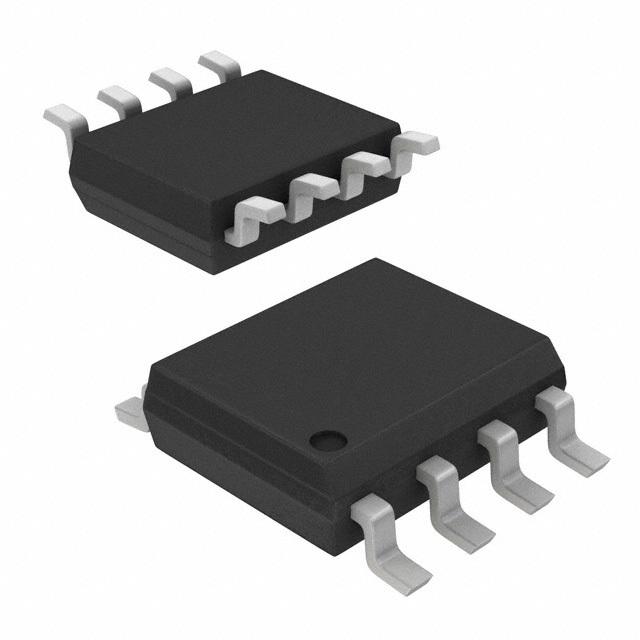

8-SOIC

Supply Voltage1nom

12V

Current Peak Output Source Sink

4A 4A

Fonksiyon Sayısı

1

Turn Off Delay Time

25 ns

Kılıf / Paket

SOIC

Number Of Outputs

2

Terminal Formu

GULL WING

Turn On Delay Time

25 ns

Max Output Current

4A

Fabrika Tedarik Süresi

5 Weeks

Negative Supply Voltagenom

-3V

Direnç

1.5Ohm

Gate Type

IGBT, N-Channel MOSFET

Nominal Supply Current

2.5mA

Nem Hassasiyeti (MSL)

3 (168 Hours)

Driver Configuration

High-Side or Low-Side

Temel Parça No

EL7154

Montaj Tipi

Surface Mount

Power Dissipation Max

570mW

Number Of Drivers

1

Output Current Flow Direction

SOURCE SINK

JESD-609 Kodu

e3

Maks. Çalışma Sıcaklığı

85°C

Çalışma Sıcaklığı

-40°C~125°C TJ

ECCN Kodu

EAR99

Terminal Kaplaması

Matte Tin (Sn) - annealed

Max Supply Current

2.5mA

Output Peak Current Limitnom

4A

Ambalaj

Tape & Reel (TR)

Logic Voltagevil Vih

0.6V 2.4V

Çıkış Akımı

4A
