TLE5309DE5201XUMA1

Specifications

Output Signal

Cosine, Sine

Kurşunsuz Kodu

yes

Genişlik

3.9mm

Yayın Yılı

2016

Supply Voltagemin Vsup

3V

Yüzey Montaj

YES

Output

Analog Voltage

Kılıf / Paket

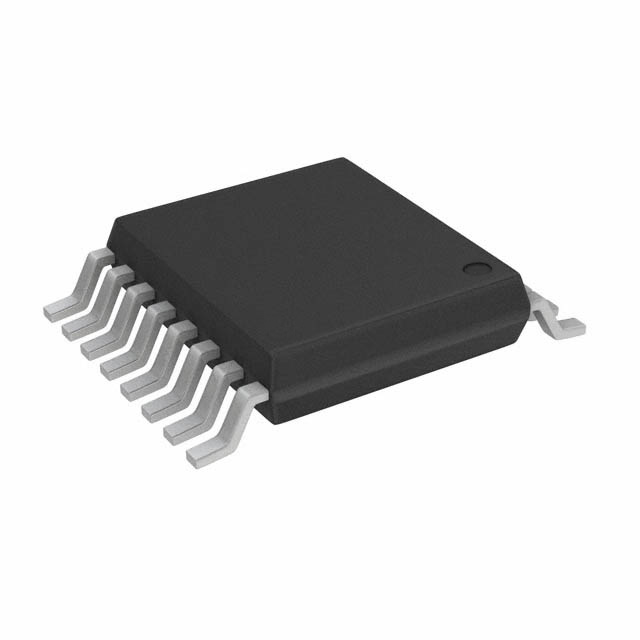

16-TSSOP (0.154, 3.90mm Width)

Besleme Gerilimi

3.3V

Terminal Stili

Gull Wing

Maks. Oturma Yüksekliği

1.2mm

Fonksiyon Sayısı

1

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Besleme Gerilimi

3V~3.6V 4.5V~5.5V

For Measuring

Angle

Additional Feature

ALSO REQUIRE SUPPLY VDD, AMR RANGES FROM 4.5V TO 5.5V

Rotation Angle Electrical Mechanical

0° ~ 360°, Continuous

Terminal Sayısı

16

Parça Durumu

Active

RoHS Durumu

ROHS3 Compliant

Terminal Adımı

0.65mm

Nem Hassasiyeti (MSL)

3 (168 Hours)

Jesd30 Code

R-PDSO-G16

Uzunluk

5mm

Actuator Type

External Magnet, Not Included

Analog Ic Other Type

ANALOG CIRCUIT

Supply Voltagemax Vsup

3.6V

Fabrika Tedarik Süresi

39 Weeks

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Montaj Tipi

Surface Mount

Seri

Automotive, AEC-Q100

HTS Kodu

8542.39.00.01

Usage Level

Automotive grade

Ambalaj

Tape & Reel (TR)

Çalışma Sıcaklığı

-40°C~125°C TA
