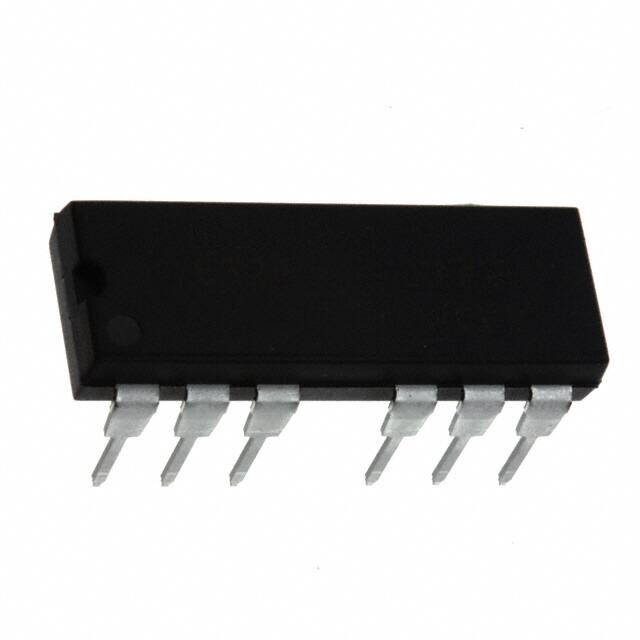

IR2113-1

Specifications

Besleme Gerilimi

3.3V~20V

Ambalaj

Tube

Power Supplies

15V

ECCN Kodu

EAR99

Number Of Drivers

2

Rise Fall Time Typ

25ns 17ns

Montaj Tipi

Through Hole

Terminal Sayısı

13

Yayın Yılı

2005

Çalışma Sıcaklığı

-40°C~150°C TJ

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Parça Durumu

Obsolete

Kılıf / Paket

14-DIP (0.300, 7.62mm), 13 Leads

Number Of Outputs

2

Gate Type

IGBT, N-Channel MOSFET

JESD-609 Kodu

e0

Giriş Tipi

Non-Inverting

Supply Voltagemin Vsup

10V

Besleme Gerilimi

15V

Turn On Time

150 μs

Temperature Grade

AUTOMOTIVE

Channel Type

Independent

Pin Sayısı

13

Temel Parça No

IR2113-1

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

High Side Voltage Max Bootstrap

600V

Nem Hassasiyeti (MSL)

1 (Unlimited)

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Maks. Çalışma Sıcaklığı

125°C

Logic Voltagevil Vih

6V 9.5V

Driver Configuration

Half-Bridge

Fonksiyon Sayısı

1

Tedarikçi Cihaz Paketi

14-PDIP

Uzunluk

19.305mm

Output Peak Current Limitnom

2.5A

Montaj

Through Hole

Qualification Status

Not Qualified

Min. Çalışma Sıcaklığı

-40°C

Terminal Kaplaması

Tin/Lead (Sn/Pb)

Terminal Pozisyonu

DUAL
