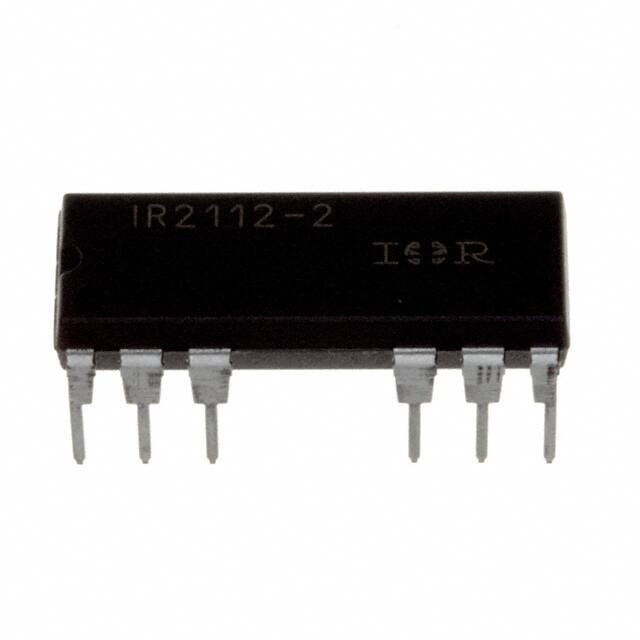

IR2112-2

Specifications

RoHS Durumu

Non-RoHS Compliant

Maks. Oturma Yüksekliği

5.33mm

High Side Driver

YES

Çıkış Akımı

200mA

Current Peak Output Source Sink

250mA 500mA

Kurşunsuz

Contains Lead

Driver Configuration

High-Side or Low-Side

Fonksiyon Sayısı

1

Output Peak Current Limitnom

0.25A

Montaj

Through Hole

Qualification Status

Not Qualified

Min. Çalışma Sıcaklığı

-40°C

Terminal Kaplaması

Tin/Lead (Sn/Pb)

Terminal Pozisyonu

DUAL

Maks. Çalışma Sıcaklığı

125°C

Logic Voltagevil Vih

6V 9.5V

Çıkış Gerilimi

20V

Tepe Reflow Sıcaklığı (°C)

225

High Side Voltage Max Bootstrap

600V

Nem Hassasiyeti (MSL)

1 (Unlimited)

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Turn On Time

180 μs

Temperature Grade

AUTOMOTIVE

Pin Sayısı

16

Channel Type

Independent

Pin Sayısı

12

Temel Parça No

IR2112-2

Kılıf / Paket

16-DIP (0.300, 7.62mm), 14 Leads

Number Of Outputs

2

Gate Type

IGBT, N-Channel MOSFET

JESD-609 Kodu

e0

Giriş Tipi

Non-Inverting

Supply Voltagemin Vsup

10V

Besleme Gerilimi

15V

Ambalaj

Tube

Power Supplies

15V

ECCN Kodu

EAR99

Number Of Drivers

2

Rise Fall Time Typ

80ns 40ns

Turn Off Time

160 μs
