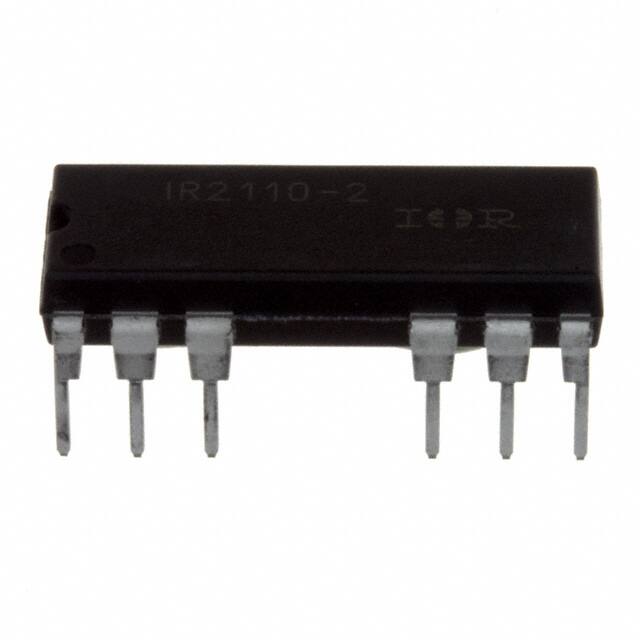

IR2110-2

Specifications

Nem Hassasiyeti (MSL)

1 (Unlimited)

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Tepe Reflow Sıcaklığı (°C)

225

High Side Voltage Max Bootstrap

500V

Maks. Çalışma Sıcaklığı

125°C

Logic Voltagevil Vih

6V 9.5V

Terminal Kaplaması

Tin/Lead (Sn/Pb)

Terminal Pozisyonu

DUAL

Fonksiyon Sayısı

1

Driver Configuration

Half-Bridge

Tedarikçi Cihaz Paketi

16-PDIP

Montaj

Through Hole

Output Peak Current Limitnom

2.5A

Qualification Status

Not Qualified

Min. Çalışma Sıcaklığı

-40°C

Current Peak Output Source Sink

2A 2A

Kurşunsuz

Contains Lead

RoHS Durumu

Non-RoHS Compliant

High Side Driver

YES

Maks. Oturma Yüksekliği

5.33mm

Besleme Gerilimi

3.3V~20V

Çalışma Sıcaklığı

-40°C~150°C TJ

Yayın Yılı

2005

Tepe Reflow Süresi (maks. sn)

30

Parça Durumu

Obsolete

Ambalaj

Tube

Power Supplies

15V

ECCN Kodu

EAR99

Number Of Drivers

2

Rise Fall Time Typ

25ns 17ns

Terminal Sayısı

14

Montaj Tipi

Through Hole

JESD-609 Kodu

e0

Giriş Tipi

Non-Inverting

Supply Voltagemin Vsup

10V

Besleme Gerilimi

15V

Kılıf / Paket

16-DIP (0.300, 7.62mm), 14 Leads

Number Of Outputs

2

Gate Type

IGBT, N-Channel MOSFET

Pin Sayısı

16
