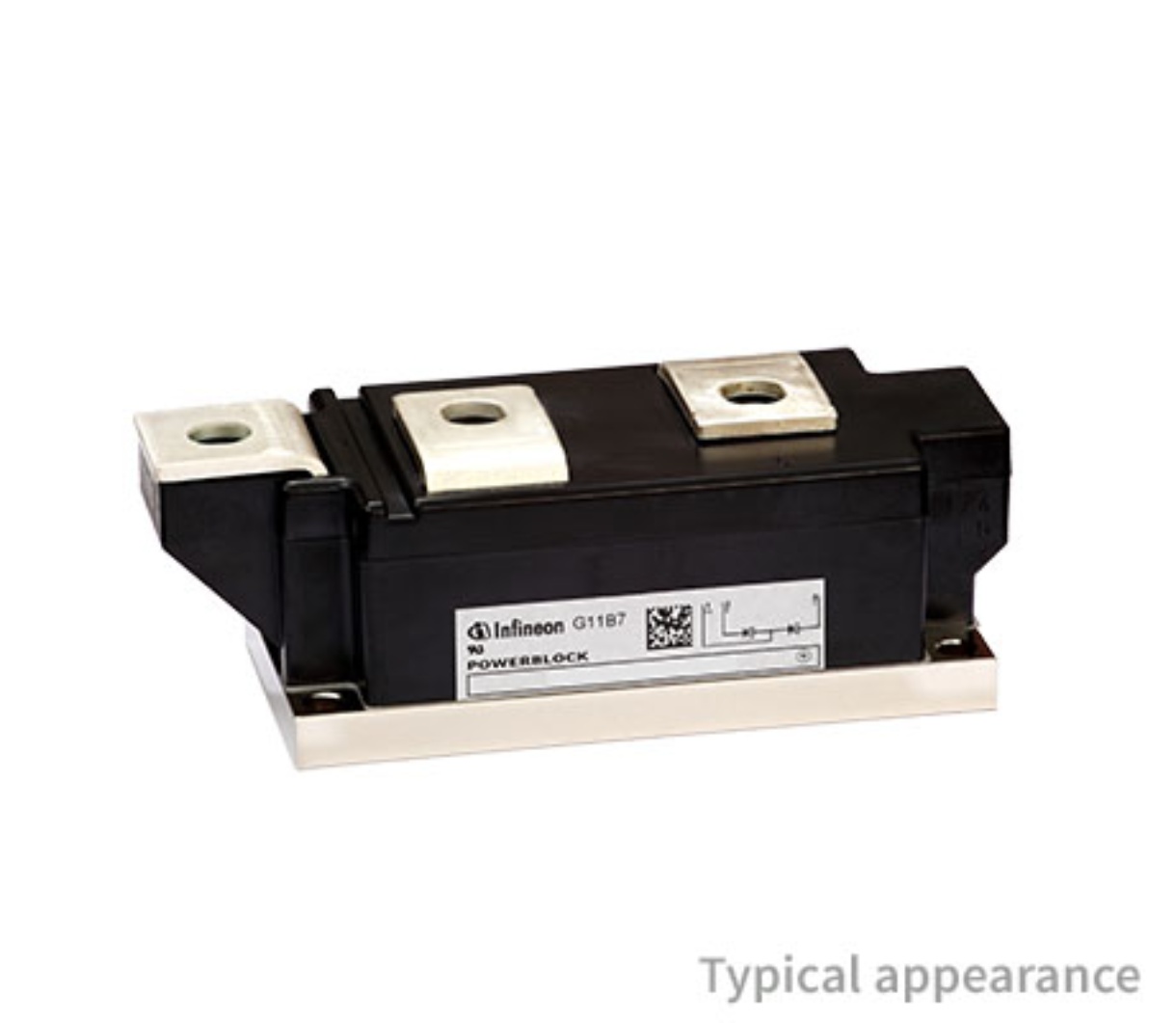

DD540N22KHPSA2

Specifications

Applications

GENERAL PURPOSE

Montaj Tipi

Chassis Mount

Max Repetitive Reverse Voltage Vrrm

2.2kV

Nonrep Pk Forward Currentmax

14000A

Current Reverse Leakage Vr

40mA @ 2200V

Min. Çalışma Sıcaklığı

-40°C

Yayın Yılı

2012

Maks. Çalışma Sıcaklığı

150°C

Kurşunsuz

Lead Free

Voltage Dc Reverse Vr Max

2200V

Reverse Voltage

2.2kV

Output Current

540A

Fabrika Tedarik Süresi

8 Weeks

Number Of Phases

1

Parça Durumu

Active

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Nem Hassasiyeti (MSL)

Not Applicable

RoHS Durumu

RoHS Compliant

ECCN Kodu

EAR99

Max Forward Surge Current Ifsm

14kA

Kılıf / Paket

Module

Additional Feature

HIGH RELIABILITY, UL RECOGNIZED

Diode Element Material

SILICON

Diode Type

Standard

Speed

Standard Recovery >500ns, > 200mA (Io)

Ambalaj

Bulk

Halogen Free

Not Halogen Free

Diode Configuration

1 Pair Series Connection

Case Connection

ISOLATED

Operating Temperature Junction

-40°C~150°C

Reverse Currentmax

40000μA

Number Of Elements

2

Terminal Pozisyonu

UPPER

Terminal Sayısı

3

HTS Kodu

8541.10.00.80

Voltage Forward Vf Max If

1.48V @ 1700A

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Yüzey Montaj

NO

Jesd30 Code

R-PUFM-X3

Pin Sayısı

540
