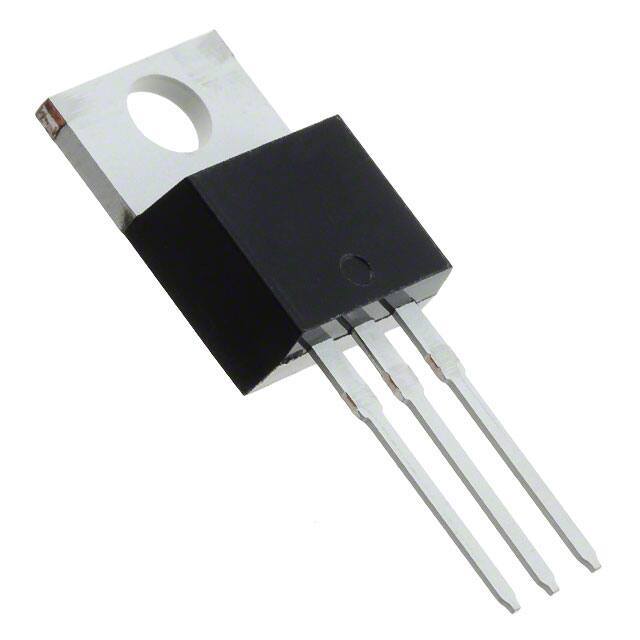

SBL3045CTP

Specifications

Max Forward Surge Current Ifsm

230A

Natural Thermal Resistance

3 °C/W

Yayın Yılı

2012

Tepe Reflow Sıcaklığı (°C)

260

Terminal Kaplaması

Matte Tin (Sn)

Weight

6.000006g

Forward Current

30A

Montaj Tipi

Through Hole

Montaj

Through Hole

Peak Reverse Current

1mA

Uzunluk

10.11mm

Nem Hassasiyeti (MSL)

1 (Unlimited)

Ambalaj

Tube

Tepe Reflow Süresi (maks. sn)

40

Terminal Sayısı

3

Kurşunsuz Kodu

no

Speed

Fast Recovery =< 500ns, > 200mA (Io)

Genişlik

4.57mm

Radyasyon Dayanımı

No

Voltage Forward Vf Max If

620mV @ 15A

Terminal Pozisyonu

SINGLE

Maks. Çalışma Sıcaklığı

150°C

Yükseklik

8.7mm

Pin Sayısı

3

ECCN Kodu

EAR99

Diode Type

Schottky

Max Repetitive Reverse Voltage Vrrm

45V

Number Of Elements

2

Kılıf / Paket

TO-220-3 Isolated Tab

Additional Feature

UL APPROVED

Min. Çalışma Sıcaklığı

-65°C

Element Configuration

Common Cathode

Forward Voltage

620mV

Peak Nonrepetitive Surge Current

230A

JESD-609 Kodu

e3

HTS Kodu

8541.10.00.80

Applications

FAST SOFT RECOVERY

Diode Configuration

1 Pair Common Cathode

Operating Temperature Junction

-65°C~150°C

Diode Element Material

SILICON
