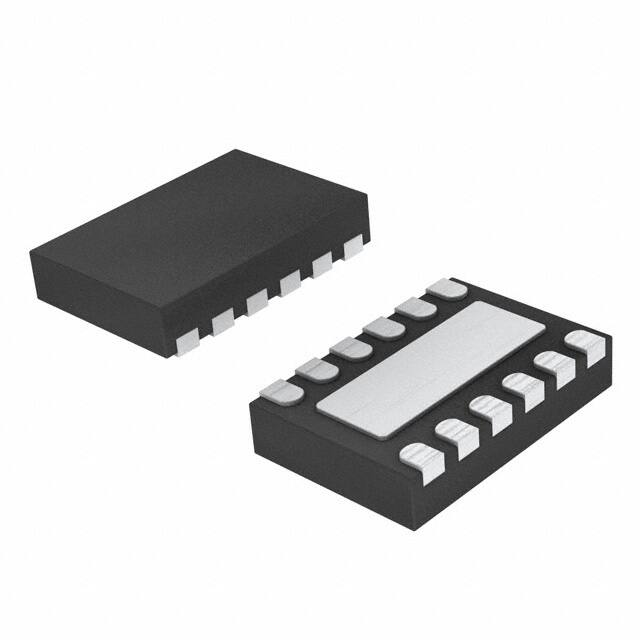

UCC28231DRNR

Teknik Özellikler

Supply Currentmax Isup

2.5mA

Çıkış Tipi

Transistor Driver

Max Frequency

1MHz

Çalışma Sıcaklığı

-55°C~125°C TJ

Input Voltage Min

7V

Terminal Sayısı

12

Topology

Full-Bridge, Half-Bridge, Push-Pull

Terminal Kaplaması

Nickel/Palladium/Gold (Ni/Pd/Au)

Besleme Gerilimi

12V

Yükseklik

600μm

Output Voltage

5V

Synchronous Rectifier

No

Terminal Pozisyonu

DUAL

Montaj Tipi

Surface Mount

Control Features

Frequency Control, Soft Start

Function

Step-Up/Step-Down

Frequency Switching

100kHz~550kHz

Parça Durumu

Active

Input Voltagenom

12V

Tepe Reflow Sıcaklığı (°C)

260

Pin Sayısı

12

Control Technique

PULSE WIDTH MODULATION

Voltage Supply Vccvdd

7V~17V

Terminal Adımı

0.5mm

Output Configuration

Positive

Temel Parça No

UCC28231

ECCN Kodu

EAR99

Thickness

550μm

Number Of Outputs

4

Kurşunsuz

Lead Free

RoHS Durumu

ROHS3 Compliant

Yüzey Montaj

YES

Control Mode

CURRENT-MODE

Max Duty Cycle

100 %

Duty Cycle

100 %

Weight

16.300976mg

Kılıf / Paket

12-UFDFN Exposed Pad

Nem Hassasiyeti (MSL)

1 (Unlimited)

Uzunluk

2mm

Fabrika Tedarik Süresi

16 Weeks
