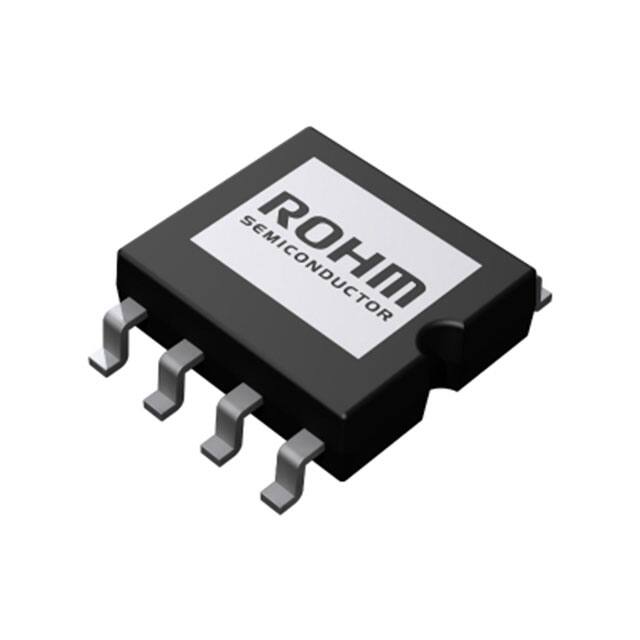

BS2114F-E2

Teknik Özellikler

High Side Driver

YES

Turn On Time

0.37 µs

Nem Hassasiyeti (MSL)

1 (Unlimited)

RoHS Durumu

ROHS3 Compliant

Terminal Sayısı

8

Montaj Tipi

Surface Mount

High Side Voltage Max Bootstrap

600V

Kılıf / Paket

8-SOIC (0.173, 4.40mm Width)

Gate Type

IGBT, N-Channel MOSFET

Parça Durumu

Active

Logic Voltagevil Vih

0.8V 2.6V

Maks. Oturma Yüksekliği

1.71mm

Driver Configuration

High-Side or Low-Side

Fonksiyon Sayısı

1

Terminal Formu

GULL WING

Number Of Drivers

2

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

ECCN Kodu

EAR99

Jesd30 Code

R-PDSO-G8

Besleme Gerilimi

15V

Interface Ic Type

HALF BRIDGE BASED MOSFET DRIVER

Channel Type

Independent

Terminal Pozisyonu

DUAL

Turn Off Time

0.37 µs

Rise Fall Time Typ

30ns 30ns

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Uzunluk

5mm

Giriş Tipi

Inverting

Genişlik

4.4mm

Yüzey Montaj

YES

Besleme Gerilimi

10V~20V

Çalışma Sıcaklığı

-40°C~125°C TA
