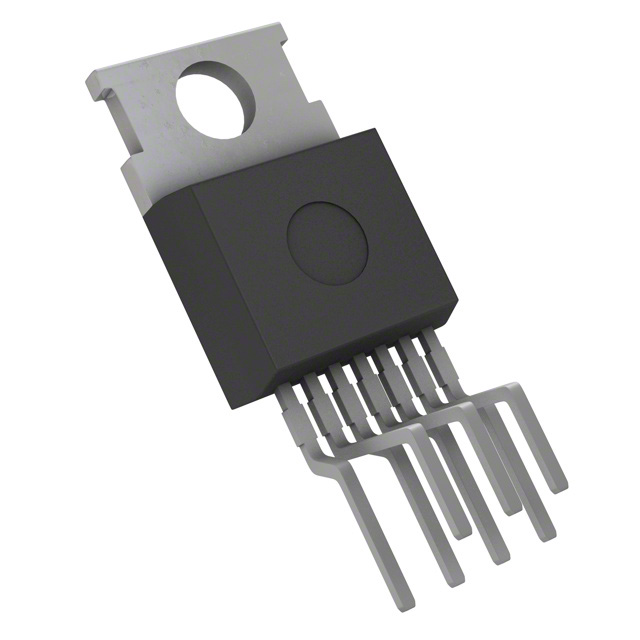

TDA21201-P7

Teknik Özellikler

Output Current Per Channel

30A

Fonksiyon Sayısı

1

Çalışma Sıcaklığı

-25°C~125°C TJ

Output Current Flow Direction

SOURCE SINK

Terminal Kaplaması

NOT SPECIFIED

HTS Kodu

8542.39.00.01

Terminal Sayısı

7

Yüzey Montaj

NO

Ambalaj

Tube

Current Output Channel

30A

Besleme Gerilimi

12V

Jesd30 Code

R-XSFM-T7

Montaj

Through Hole

Driver Number Of Bits

1

Voltage Load

9V~15V

Output Peak Current Limitnom

30A

Fault Protection

Over Temperature, Shoot-Through, UVLO

Kılıf / Paket

TO-220-7

Interface

PWM

Montaj Tipi

Through Hole

Rds On Typ

4.8m Ω LS, 13.3m Ω HS

ECCN Kodu

EAR99

Besleme Gerilimi

9V~15V

REACH Uyumluluk Kodu

unknown

Temel Parça No

TDA21201

RoHS Durumu

Non-RoHS Compliant

Power Supplies

9/15V

Yayın Yılı

2002

Özellikler

Bootstrap Circuit

Output Configuration

Half Bridge

Terminal Adımı

1.27mm

Parça Durumu

Obsolete

Nem Hassasiyeti (MSL)

3 (168 Hours)

Terminal Pozisyonu

SINGLE

Builtin Protections

OVER VOLTAGE; THERMAL; UNDER VOLTAGE

Pin Sayısı

3

Qualification Status

COMMERCIAL

Applications

Synchronous Buck Converters

Load Type

Inductive
