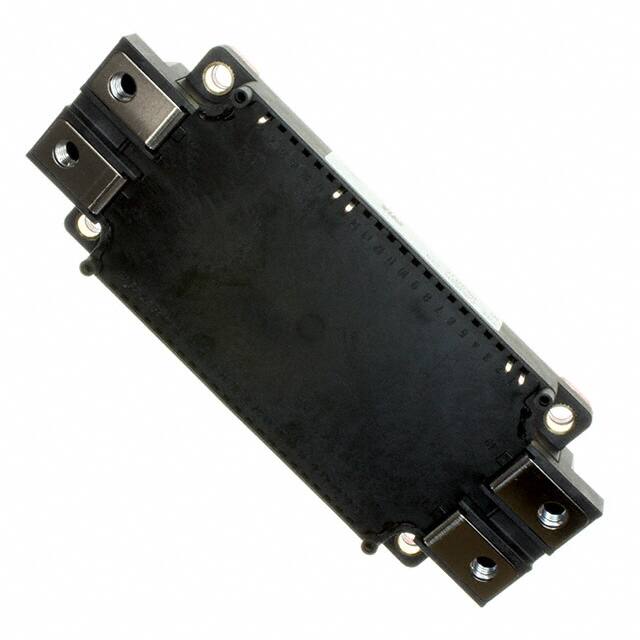

CM600HX-24A

Teknik Özellikler

Voltage Collector Emitter Breakdown Max

1200V

Configuration

Single

ECCN Kodu

EAR99

Kılıf / Paket

Module

Qualification Status

Not Qualified

Transistor Element Material

SILICON

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Nem Hassasiyeti (MSL)

1 (Unlimited)

RoHS Durumu

RoHS Compliant

Power Max

3785W

Parça Durumu

Obsolete

Max Collector Current

600A

Max Power Dissipation

3.785kW

Input

Standard

Vceon Max Vge Ic

2.6V @ 15V, 600A

Yayın Yılı

2009

Polaritychannel Type

N-CHANNEL

Seri

IGBTMOD™

Input Capacitance Cies Vce

100nF @ 10V

Montaj

Chassis Mount

Montaj Tipi

Chassis Mount

Collector Emitter Voltage Vceo

2.6V

Input Capacitance

100nF

Pin Sayısı

9

Terminal Formu

UNSPECIFIED

Pin Sayısı

11

Jesd30 Code

R-XUFM-X9

Ntc Thermistor

Yes

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Pozisyonu

UPPER

Terminal Sayısı

9

Çalışma Sıcaklığı

-40°C~150°C TJ

Transistor Application

POWER CONTROL

Number Of Elements

1

Current Collector Cutoff Max

1mA

Case Connection

ISOLATED

Collectoremitter Breakdown Voltage

1.2kV

REACH Uyumluluk Kodu

unknown

Kurşunsuz Kodu

yes
