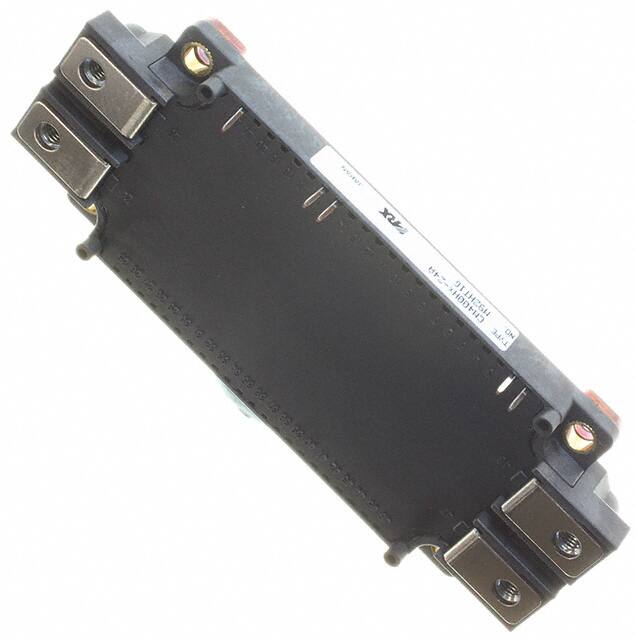

CM400HX-24A

Teknik Özellikler

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Yayın Yılı

2009

Case Connection

ISOLATED

Pin Sayısı

9

Transistor Application

MOTOR CONTROL

Qualification Status

Not Qualified

Nem Hassasiyeti (MSL)

1 (Unlimited)

Kurşunsuz Kodu

yes

Vceon Max Vge Ic

2.6V @ 15V, 400A

Terminal Sayısı

9

Pin Sayısı

11

Current Collector Cutoff Max

1mA

Input Capacitance

66nF

REACH Uyumluluk Kodu

unknown

Power Max

2450W

Configuration

Single

Polaritychannel Type

N-CHANNEL

Collectoremitter Breakdown Voltage

1.2kV

Collector Emitter Voltage Vceo

2.6V

Kılıf / Paket

Module

Input Capacitance Cies Vce

66nF @ 10V

Terminal Formu

UNSPECIFIED

Transistor Element Material

SILICON

Max Collector Current

400A

Seri

IGBTMOD™

Jesd30 Code

R-XUFM-X9

Çalışma Sıcaklığı

-40°C~150°C TJ

Max Power Dissipation

2.45kW

Montaj

Chassis Mount

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Voltage Collector Emitter Breakdown Max

1200V

Montaj Tipi

Chassis Mount

Input

Standard

RoHS Durumu

RoHS Compliant

Parça Durumu

Obsolete

Number Of Elements

1

Ntc Thermistor

Yes

Terminal Pozisyonu

UPPER
