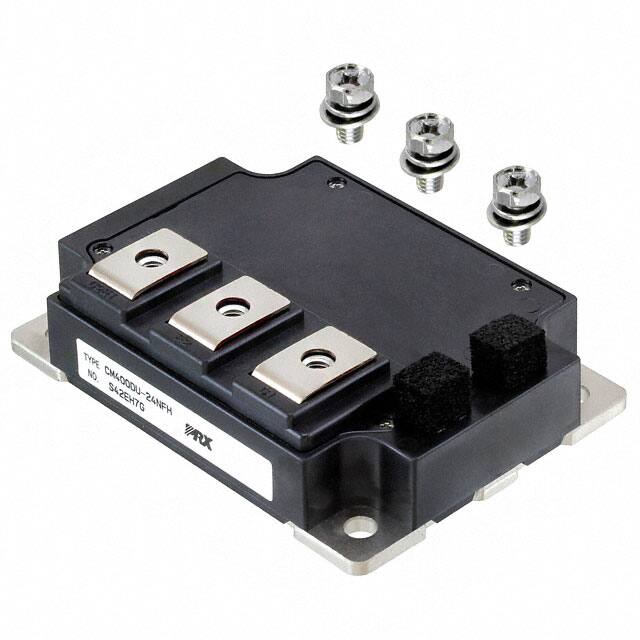

CM400DU-24NFH

Teknik Özellikler

Yayın Yılı

2011

Case Connection

ISOLATED

Pin Sayısı

7

RoHS

Details

Vceon Max Vge Ic

6.5V @ 15V, 400A

Current Collector Cutoff Max

1mA

Montaj Stili

Screw

Maximum Gate Emitter Voltage

20 V

Collector Emitter Voltage Vceo

1.2kV

Maks. Çalışma Sıcaklığı

+ 150 C

Kılıf / Paket

Module

Transistor Element Material

SILICON

Max Collector Current

400A

Seri

IGBTMOD™

Pd Power Dissipation

1040 W

Üretici Parça No

CM400DU-24NFH

Montaj

Chassis Mount, Screw

Voltage Collector Emitter Breakdown Max

1200V

Min. Çalışma Sıcaklığı

-40 °C

RoHS Durumu

RoHS Compliant

Parça Durumu

Discontinued

Reach Svhc

Unknown

Number Of Elements

2

Gateemitter Leakage Current

1.4 uA

Terminal Pozisyonu

UPPER

Collectoremitter Saturation Voltage

1.2kV

Transistor Application

POWER CONTROL

Nem Hassasiyeti (MSL)

1 (Unlimited)

Kurşunsuz Kodu

yes

Element Configuration

Dual

Terminal Sayısı

7

Pin Sayısı

7

Input Capacitance

63nF

Power Max

1040W

Configuration

Half Bridge

Polaritychannel Type

N-CHANNEL

Collectoremitter Breakdown Voltage

1.2kV

Maks. Çalışma Sıcaklığı

150 °C

ECCN Kodu

EAR99

Input Capacitance Cies Vce

63nF @ 10V
