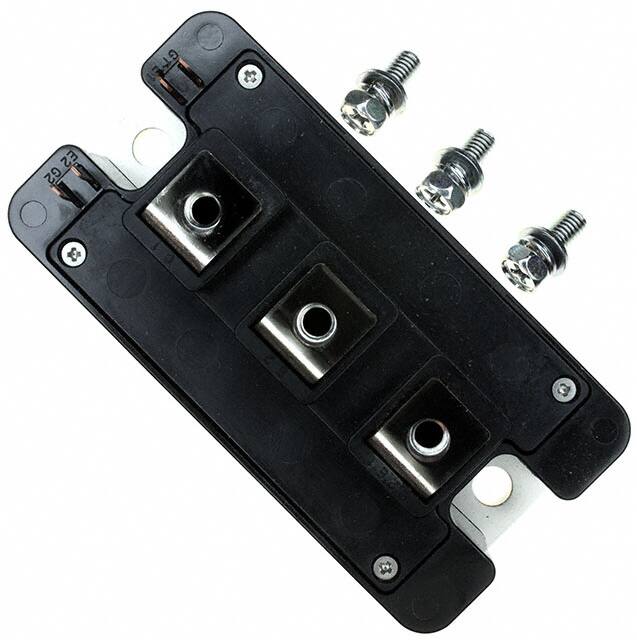

CM300DY-12NF

Teknik Özellikler

Collectoremitter Breakdown Voltage

600V

Polaritychannel Type

N-CHANNEL

Configuration

Half Bridge

Input Capacitance Cies Vce

45nF @ 10V

Terminal Formu

UNSPECIFIED

Collectoremitter Saturation Voltage

1.7 V

Power Dissipation

890W

Nem Hassasiyeti (MSL)

1 (Unlimited)

Transistor Application

MOTOR CONTROL

Kurşunsuz Kodu

yes

Element Configuration

Dual

Terminal Sayısı

7

Pin Sayısı

7

Akım Değeri

300A

Input Capacitance

45nF

Collector Emitter Voltage Vceo Max

600 V

Input

Standard

Montaj Tipi

Chassis Mount

Minimum Operating Temperature

- 40 C

Height Mm

29 mm

Continuous Collector Current At25 C

300 A

Ntc Thermistor

No

Çalışma Sıcaklığı

-40°C~150°C TJ

Max Power Dissipation

780W

Fabrika Paket Adedi

10

Collector Emitter Voltage Vceo

2.2V

Maximum Gate Emitter Voltage

20 V

Montaj Stili

Screw

Maks. Çalışma Sıcaklığı

+ 150 C

Kılıf / Paket

Module

Transistor Element Material

SILICON

Yayın Yılı

2003

Pin Sayısı

7

Case Connection

ISOLATED

RoHS

Details

Vceon Max Vge Ic

2.2V @ 15V, 300A

Current Collector Cutoff Max

1mA

Voltage Rated Dc

600V

RoHS Durumu

RoHS Compliant

Parça Durumu

Discontinued
