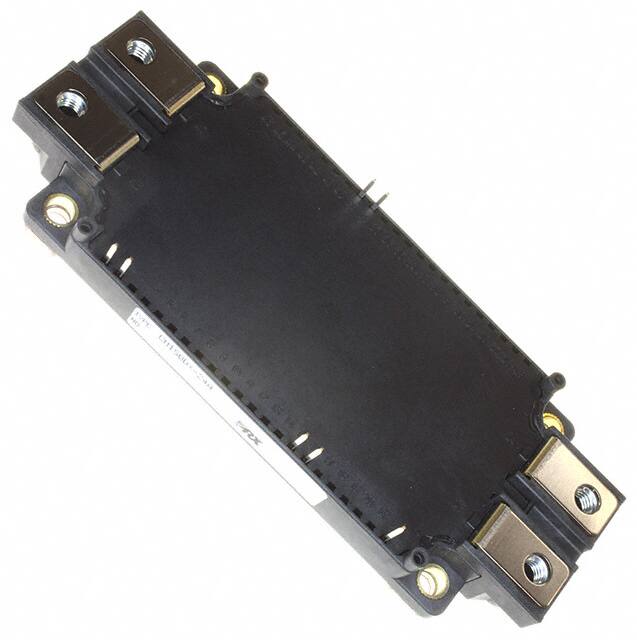

CM150DX-24A

Teknik Özellikler

Montaj

Chassis Mount

Vceon Max Vge Ic

2.6V @ 15V, 150A

Voltage Collector Emitter Breakdown Max

1200V

Current Collector Cutoff Max

1mA

Kılıf / Paket

Module

Montaj Tipi

Chassis Mount

Pin Sayısı

11

Terminal Sayısı

11

Terminal Formu

UNSPECIFIED

Max Collector Current

150A

RoHS Durumu

RoHS Compliant

Transistor Element Material

SILICON

Input Capacitance Cies Vce

23nF @ 10V

Polaritychannel Type

N-CHANNEL

Input Capacitance

23nF

Ntc Thermistor

Yes

Seri

IGBTMOD™

Qualification Status

Not Qualified

Parça Durumu

Obsolete

Power Max

960W

Configuration

Half Bridge

Çalışma Sıcaklığı

-40°C~150°C TJ

Nem Hassasiyeti (MSL)

1 (Unlimited)

ECCN Kodu

EAR99

Yayın Yılı

2009

Collector Emitter Voltage Vceo

2.6V

Number Of Elements

2

Max Power Dissipation

960W

Input

Standard

Transistor Application

MOTOR CONTROL

Terminal Pozisyonu

UPPER

REACH Uyumluluk Kodu

unknown

Collectoremitter Breakdown Voltage

1.2kV

Pin Sayısı

11

Case Connection

ISOLATED
