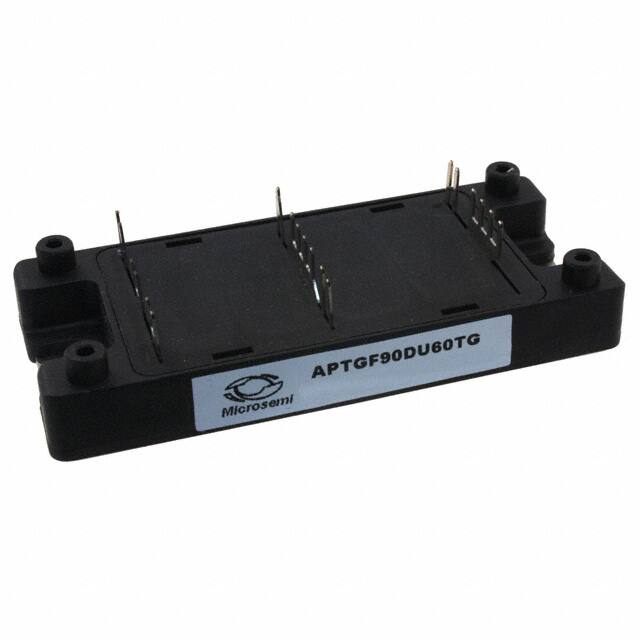

APTGF90DU60TG

Teknik Özellikler

Number Of Elements

2

Turn Off Timenom Toff

210 ns

Transistor Application

POWER CONTROL

Collector Emitter Voltage Vceo

600V

Ntc Thermistor

Yes

Qualification Status

Not Qualified

Input Capacitance

4.3nF

Jesd30 Code

R-XUFM-X12

Terminal Sayısı

12

ECCN Kodu

EAR99

JESD-609 Kodu

e1

Parça Durumu

Obsolete

Nem Hassasiyeti (MSL)

1 (Unlimited)

Terminal Formu

UNSPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Min. Çalışma Sıcaklığı

-40°C

Configuration

Dual, Common Source

Montaj

Chassis Mount, Screw

Vceon Max Vge Ic

2.5V @ 15V, 90A

Case Connection

ISOLATED

Current Collector Cutoff Max

250μA

Terminal Pozisyonu

UPPER

Max Power Dissipation

416W

Montaj Tipi

Chassis Mount

Polaritychannel Type

N-CHANNEL

Pin Sayısı

12

RoHS Durumu

RoHS Compliant

Yayın Yılı

2006

Pin Sayısı

20

Maks. Çalışma Sıcaklığı

150°C

Vcesatmax

2.5 V

Kılıf / Paket

SP4

Max Collector Current

110A

Turn On Time

51 ns

Element Configuration

Dual

Input

Standard

Input Capacitance Cies Vce

4.3nF @ 25V

Kurşunsuz Kodu

yes

Igbt Type

NPT
