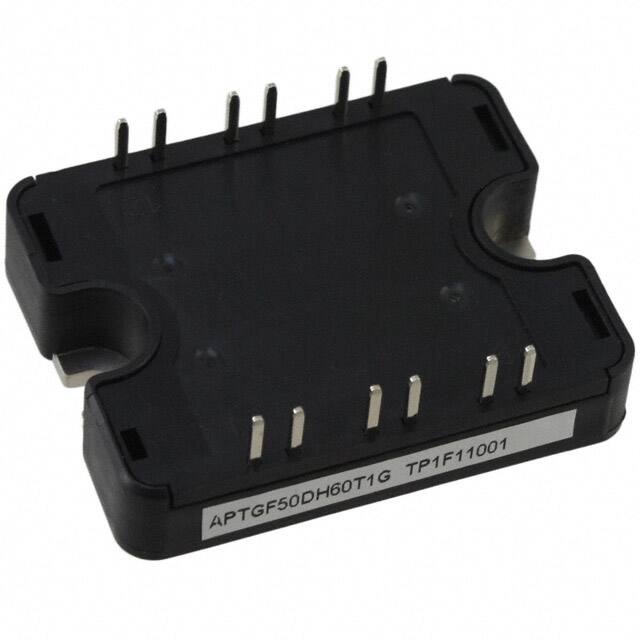

APTGF50DH60T1G

Teknik Özellikler

Nem Hassasiyeti (MSL)

1 (Unlimited)

Power Max

250 W

Gateemitter Voltagemax

20V

Min. Çalışma Sıcaklığı

-40°C

Configuration

Asymmetrical Bridge

Minimum Operating Temperature

- 40 C

Continuous Collector Current At25 C

65 A

Input Capacitance

2.2nF

Terminal Sayısı

9

Jesd30 Code

R-XUFM-X9

Fabrika Paket Adedi

50

Voltage Collector Emitter Breakdown Max

600 V

Turn Off Timenom Toff

151 ns

Max Collector Current

65A

Input

Standard

Currentcollector Ic Max

65 A

Ürün Durumu

Obsolete

Birim Ağırlık

2.821917 oz

Vcesatmax

2.45 V

Kılıf / Paket

SP1

Collector Emitter Voltage Vceo Max

600 V

Gateemitter Leakage Current

400 nA

Input Capacitance Cies Vce

2.2nF @ 25V

Terminal Pozisyonu

UPPER

Yükseklik

11.5mm

Pd Power Dissipation

250 W

Uzunluk

51.6mm

Genişlik

40.8mm

Parça Durumu

Obsolete

Paket

Bulk

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Montaj

Chassis Mount, Screw

Vceon Max Vge Ic

2.45V @ 15V, 50A

Collectoremitter Saturation Voltage

2.1V

Terminal Formu

UNSPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Number Of Elements

2

Montaj Stili

Chassis Mount

Operating Temperature Range

- 40 C to + 150 C

Collector Emitter Voltage Vceo

600V
