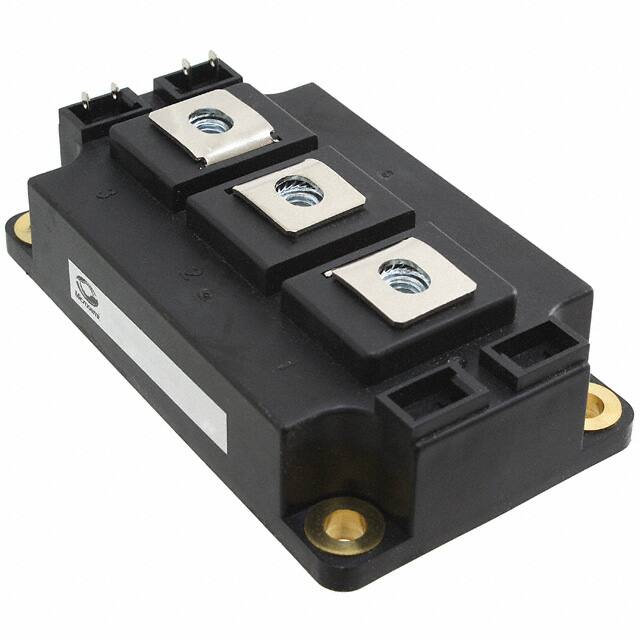

APTGF300A120D3G

Teknik Özellikler

Gateemitter Voltagemax

20V

Power Max

2100W

Vceon Max Vge Ic

3.7V @ 15V, 300A

Montaj

Chassis Mount, Screw

Configuration

Half Bridge

Min. Çalışma Sıcaklığı

-40°C

Terminal Formu

UNSPECIFIED

Nem Hassasiyeti (MSL)

1 (Unlimited)

ECCN Kodu

EAR99

Parça Durumu

Obsolete

Collector Emitter Voltage Vceo

1.2kV

Ntc Thermistor

No

Jesd30 Code

R-XUFM-X7

Terminal Sayısı

7

Input Capacitance

19nF

Voltage Collector Emitter Breakdown Max

1200V

Transistor Application

MOTOR CONTROL

Turn Off Timenom Toff

590 ns

Number Of Elements

2

Input Capacitance Cies Vce

19nF @ 25V

Igbt Type

NPT

Collectoremitter Breakdown Voltage

1.2kV

Input

Standard

Element Configuration

Dual

Turn On Time

180 ns

Max Collector Current

420A

Pin Sayısı

5

Kılıf / Paket

D-3 Module

Maks. Çalışma Sıcaklığı

150°C

Vcesatmax

3.7 V

RoHS Durumu

RoHS Compliant

Pin Sayısı

7

Yayın Yılı

2012

Montaj Tipi

Chassis Mount

Polaritychannel Type

N-CHANNEL

Terminal Pozisyonu

UPPER

Max Power Dissipation

2.1kW

Case Connection

ISOLATED

Current Collector Cutoff Max

5mA
