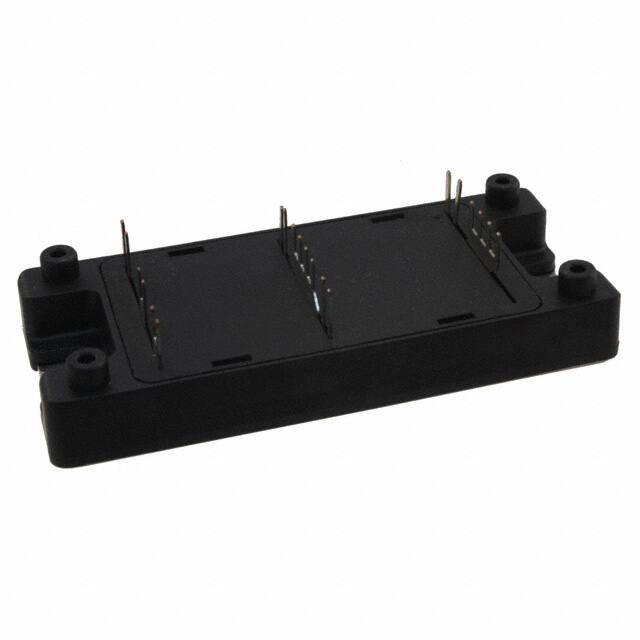

APTGF150DU120TG

Teknik Özellikler

Collectoremitter Breakdown Voltage

1.2kV

Igbt Type

NPT

Kurşunsuz Kodu

yes

Input Capacitance Cies Vce

10.2nF @ 25V

Terminal Kaplaması

TIN SILVER COPPER

Kılıf / Paket

SP4

RoHS

Compliant

Maks. Çalışma Sıcaklığı

150°C

Vcesatmax

3.7 V

Pin Sayısı

20

Input

Standard

Element Configuration

Dual

Max Collector Current

200A

Turn On Time

190 ns

Polaritychannel Type

N-CHANNEL

Montaj Tipi

Chassis Mount

Yayın Yılı

2006

RoHS Durumu

RoHS Compliant

Pin Sayısı

12

Case Connection

ISOLATED

Current Collector Cutoff Max

350μA

Max Power Dissipation

961W

Terminal Pozisyonu

UPPER

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Formu

UNSPECIFIED

Vceon Max Vge Ic

3.7V @ 15V, 150A

Montaj

Chassis Mount, Screw

Configuration

Dual, Common Source

Min. Çalışma Sıcaklığı

-40°C

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Parça Durumu

Obsolete

JESD-609 Kodu

e1

ECCN Kodu

EAR99

Nem Hassasiyeti (MSL)

1 (Unlimited)

Transistor Application

POWER CONTROL

Turn Off Timenom Toff

390 ns

Jesd30 Code

R-XUFM-X12

Terminal Sayısı

12

Input Capacitance

10.2nF

Voltage Collector Emitter Breakdown Max

1200V
