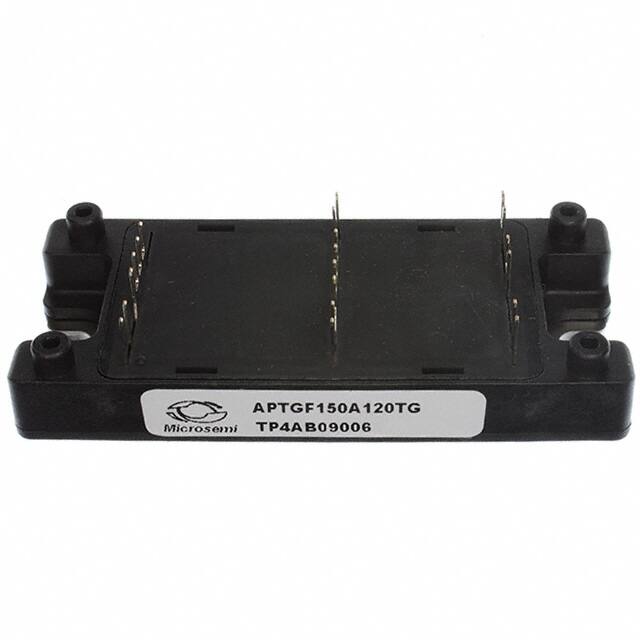

APTGF150A120TG

Teknik Özellikler

Number Of Elements

2

Risk Rank

5.71

Power Dissipationmax Abs

961 W

Part Package Code

MODULE

Transistor Application

MOTOR CONTROL

Collector Emitter Voltage Vceo

1.2kV

Ntc Thermistor

Yes

Qualification Status

Not Qualified

JESD-609 Kodu

e1

Parça Durumu

Obsolete

Paket

Bulk

Terminal Formu

UNSPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Collector Currentmax Ic

200 A

Montaj

Chassis Mount, Screw

Radyasyon Dayanımı

No

Vceon Max Vge Ic

3.7V @ 15V, 150A

Case Connection

ISOLATED

Current Collector Cutoff Max

350μA

Tedarikçi Cihaz Paketi

SP4

Turnoff Timenom Toff

390 ns

Max Power Dissipation

961W

Montaj Tipi

Chassis Mount

Package Description

FLANGE MOUNT, R-XUFM-X12

Polaritychannel Type

N-CHANNEL

Pin Sayısı

12

RoHS Durumu

RoHS Compliant

Yayın Yılı

2006

Pin Sayısı

20

Maks. Çalışma Sıcaklığı

150°C

Number Of Terminals

12

Turnon Timenom Ton

190 ns

Turn On Time

190 ns

Collectoremitter Voltagemax

1200 V

Element Configuration

Dual

Üretici Parça No

APTGF150A120TG

Collectoremitter Breakdown Voltage

1.2kV

Igbt Type

NPT

Package Shape

RECTANGULAR

REACH Uyumluluk Kodu

compliant
