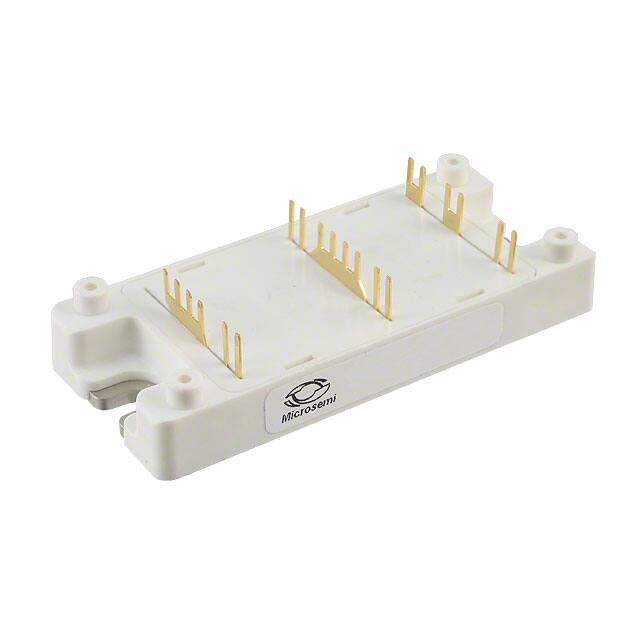

APTGF100DA120TG

Teknik Özellikler

Number Of Elements

1

Ntc Thermistor

Yes

Collector Emitter Voltage Vceo

1.2kV

Qualification Status

Not Qualified

Transistor Application

MOTOR CONTROL

Parça Durumu

Obsolete

Paket

Bulk

JESD-609 Kodu

e1

Montaj

Chassis Mount, Screw

Vceon Max Vge Ic

3.7V @ 15V, 100A

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Formu

UNSPECIFIED

Max Power Dissipation

568W

Tedarikçi Cihaz Paketi

SP4

Case Connection

ISOLATED

Current Collector Cutoff Max

350μA

Yayın Yılı

2005

RoHS Durumu

RoHS Compliant

Pin Sayısı

12

Polaritychannel Type

N-CHANNEL

Montaj Tipi

Chassis Mount

Turn On Time

100 ns

Maks. Çalışma Sıcaklığı

150°C

Pin Sayısı

20

Igbt Type

NPT

Collectoremitter Breakdown Voltage

1.2kV

Jesd30 Code

R-XUFM-X12

Terminal Sayısı

12

Input Capacitance

6.9nF

Voltage Collector Emitter Breakdown Max

1200V

Turn Off Timenom Toff

400 ns

Fabrika Tedarik Süresi

20 Weeks

Nem Hassasiyeti (MSL)

1 (Unlimited)

ECCN Kodu

EAR99

Configuration

Single

Min. Çalışma Sıcaklığı

-40°C

Power Max

568 W

Terminal Pozisyonu

UPPER

Currentcollector Ic Max

135 A
