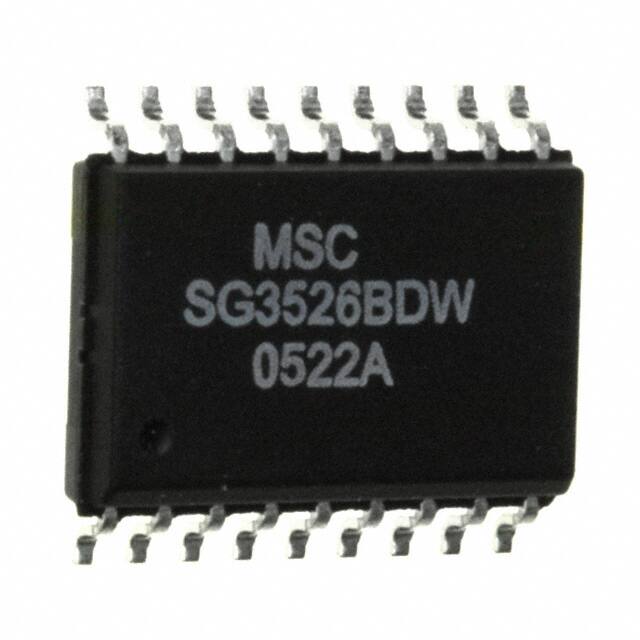

SG3526BDW

Teknik Özellikler

Control Features

Dead Time Control, Enable, Frequency Control, Reset, Soft Start

Genişlik

7.5mm

Input Voltage Max

35V

Input Voltage Min

8V

Parça Durumu

Discontinued

Kılıf / Paket

18-SOIC (0.295, 7.50mm Width)

Output Configuration

Positive

Terminal Kaplaması

Matte Tin (Sn)

Nem Hassasiyeti (MSL)

1 (Unlimited)

Number Of Outputs

2

Control Mode

VOLTAGE-MODE

Tepe Reflow Süresi (maks. sn)

40

JESD-609 Kodu

e3

Çalışma Sıcaklığı

0°C~70°C TA

Rise Time

300ns

Temel Parça No

SG*526

Output Current

100A

ECCN Kodu

EAR99

Voltage Supply Vccvdd

8V~35V

Lifecycle Status

IN PRODUCTION (Last Updated: 2 weeks ago)

Montaj Tipi

Surface Mount

Input Voltagenom

15V

Montaj

Surface Mount

Function

Step-Down, Step-Up/Step-Down

Quiescent Current

18mA

Fabrika Tedarik Süresi

27 Weeks

Frequency Switching

1Hz~500kHz

Frekans

500kHz

Analog Ic Other Type

SWITCHING CONTROLLER

Kurşunsuz Kodu

yes

Terminal Sayısı

18

Fall Time Typ

100 ns

Synchronous Rectifier

Yes

Pin Sayısı

18

Terminal Pozisyonu

DUAL

Yayın Yılı

1997

Control Technique

PULSE WIDTH MODULATION

Output Phases

1

Switcher Configuration

PUSH-PULL

Çıkış Tipi

Transistor Driver
