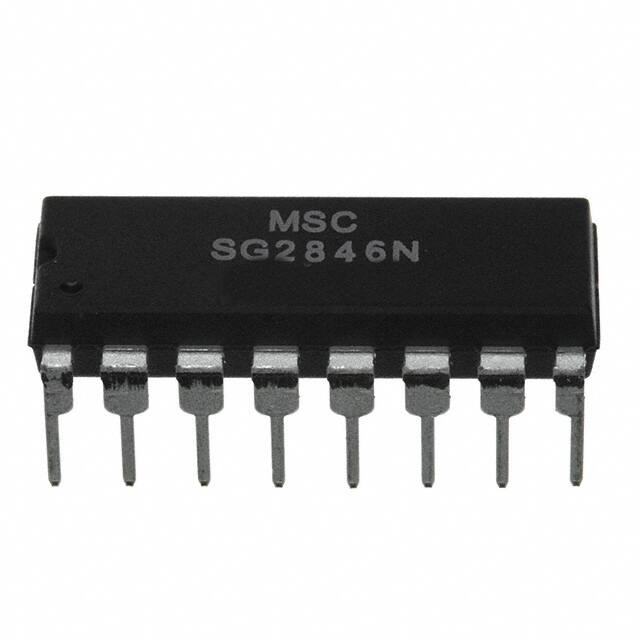

SG2846N

Teknik Özellikler

Number Of Outputs

2

RoHS Durumu

RoHS Compliant

ECCN Kodu

EAR99

Çıkış Tipi

Transistor Driver

Rise Time

50ns

Fall Time Typ

50 ns

Çalışma Sıcaklığı

-25°C~85°C TA

Yayın Yılı

1997

Nem Hassasiyeti (MSL)

1 (Unlimited)

Control Features

Current Limit, Enable

Frequency Switching

1Hz~500kHz

Temel Parça No

SG*846

Input Voltage Max

40V

Output Configuration

Positive

Parça Durumu

Discontinued

Output Current

100mA

Kurşunsuz Kodu

yes

Input Voltagenom

15V

JESD-609 Kodu

e3

Control Mode

CURRENT-MODE

Terminal Pozisyonu

DUAL

Radyasyon Dayanımı

No

Quiescent Current

17mA

Control Technique

PULSE WIDTH MODULATION

Frekans

500kHz

Terminal Sayısı

16

Lifecycle Status

OBSOLETE (Last Updated: 2 weeks ago)

Kılıf / Paket

16-DIP (0.300, 7.62mm)

Ambalaj

Tube

Kurşunsuz

Lead Free

Synchronous Rectifier

Yes

Montaj

Through Hole

Montaj Tipi

Through Hole

Terminal Kaplaması

Matte Tin (Sn)

Maks. Oturma Yüksekliği

5.08mm

Max Supply Current

21mA

Input Voltage Min

8V

Pin Sayısı

16

Function

Step-Up, Step-Down, Step-Up/Step-Down

Voltage Supply Vccvdd

8V~40V
