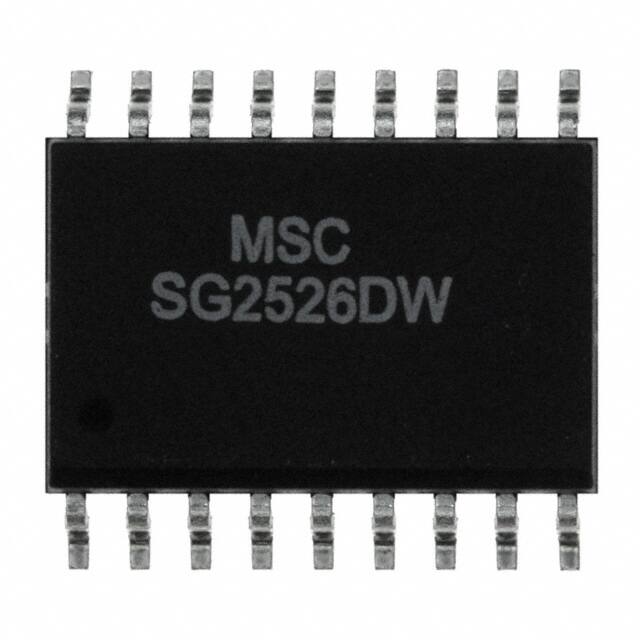

SG2526DW

Teknik Özellikler

Voltage Supply Vccvdd

8V~35V

Pin Sayısı

18

Function

Step-Down, Step-Up/Step-Down

Analog Ic Other Type

SWITCHING CONTROLLER

Topology

Buck, Flyback

Output Phases

1

Output Voltage

5V

Input Voltage Min

8V

Montaj Tipi

Surface Mount

Montaj

Surface Mount

Terminal Formu

GULL WING

Synchronous Rectifier

Yes

Output Voltagemin

4.95V

Switcher Configuration

PUSH-PULL

Kurşunsuz

Lead Free

Output Voltagemax

5.05V

Terminal Kaplaması

Matte Tin (Sn)

Quiescent Current

18mA

Control Technique

PULSE WIDTH MODULATION

Terminal Pozisyonu

DUAL

Duty Cycle Max

49%

Kılıf / Paket

18-SOIC (0.295, 7.50mm Width)

Lifecycle Status

IN PRODUCTION (Last Updated: 2 weeks ago)

Terminal Sayısı

18

Frekans

500kHz

JESD-609 Kodu

e3

Control Mode

VOLTAGE-MODE

Tepe Reflow Sıcaklığı (°C)

260

Input Voltagenom

15V

Output Configuration

Positive

Kurşunsuz Kodu

yes

Parça Durumu

Discontinued

Tepe Reflow Süresi (maks. sn)

40

Control Features

Dead Time Control, Enable, Frequency Control, Reset, Soft Start

Genişlik

7.5mm

Yayın Yılı

1997

Nem Hassasiyeti (MSL)

1 (Unlimited)

Çalışma Sıcaklığı

-25°C~85°C TA

Input Voltage Max

35V

Temel Parça No

SG*526
