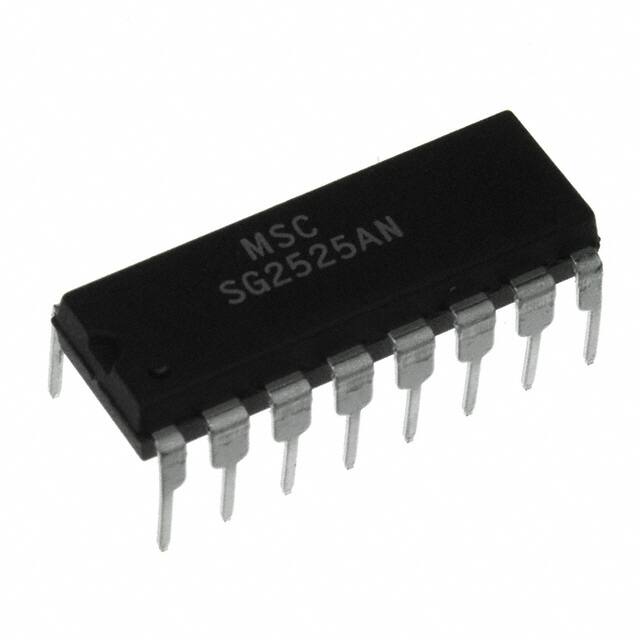

SG2525AN

Teknik Özellikler

Terminal Kaplaması

Matte Tin (Sn)

Montaj Tipi

Through Hole

Montaj

Through Hole

Output Currentmax

0.5A

Kurşunsuz

Lead Free

Ambalaj

Tube

Frekans

500kHz

Radyasyon Dayanımı

No

Control Technique

PULSE WIDTH MODULATION

Analog Ic Other Type

SWITCHING CONTROLLER

Topology

Push-Pull

Output Phases

1

Pin Sayısı

16

Weight

1.627801g

Input Voltage Max

35V

Frequency Switching

100Hz~350kHz

Control Features

Enable, Soft Start

Yayın Yılı

1997

Fabrika Tedarik Süresi

10 Weeks

RoHS Durumu

RoHS Compliant

ECCN Kodu

EAR99

Input Voltagenom

20V

JESD-609 Kodu

e3

Output Current

500mA

Kurşunsuz Kodu

yes

Output Configuration

Positive

Yükseklik

1.6mm

Maks. Oturma Yüksekliği

5.08mm

Max Supply Current

20mA

Synchronous Rectifier

Yes

Terminal Sayısı

16

Lifecycle Status

IN PRODUCTION (Last Updated: 2 weeks ago)

Kılıf / Paket

16-DIP (0.300, 7.62mm)

Quiescent Current

14mA

Duty Cycle Max

49%

Terminal Pozisyonu

DUAL

Output Voltage

5.15V

Max Duty Cycle

49 %

Function

Step-Up/Step-Down

Voltage Supply Vccvdd

8V~35V
