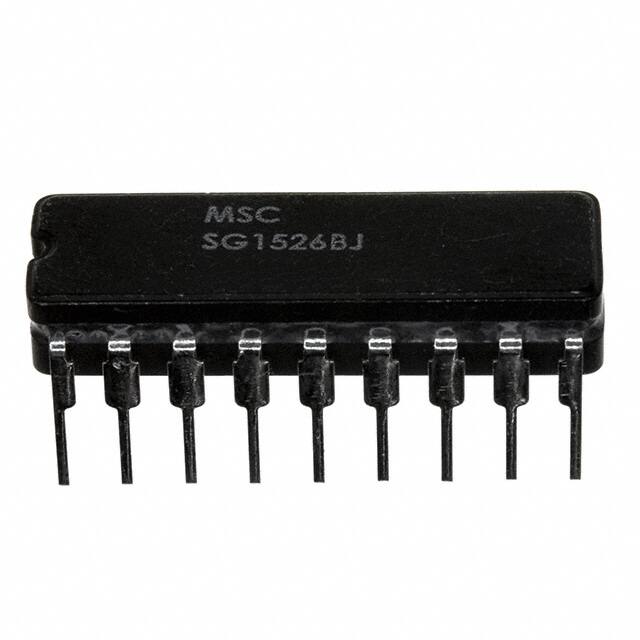

SG1526BJ-883B

Teknik Özellikler

Parça Durumu

Active

Pin Sayısı

18

RoHS Durumu

RoHS Compliant

Input Voltagenom

15V

Screening Level

MIL-STD-883 Class B

Fall Time Typ

100 ns

Output Configuration

Positive

Control Mode

VOLTAGE-MODE

Clock Sync

No

Analog Ic Other Type

SWITCHING CONTROLLER

Output Phases

1

Maks. Oturma Yüksekliği

5.08mm

Control Features

Enable, Reset, Soft Start

Rise Time

300ns

Input Voltage Min

8V

Usage Level

Military grade

Voltage Supply Vccvdd

8V~35V

JESD-609 Kodu

e0

Çıkış Tipi

Transistor Driver

Kılıf / Paket

18-CDIP (0.300, 7.62mm)

Fabrika Tedarik Süresi

10 Weeks

ECCN Kodu

EAR99

Input Voltage Max

35V

Synchronous Rectifier

Yes

Control Technique

PULSE WIDTH MODULATION

Seri

Military, MIL-STD-883

Frequency Switching

1Hz~500kHz

Topology

Buck, Flyback

Terminal Pozisyonu

DUAL

Max Frequency

500kHz

Çalışma Sıcaklığı

-55°C~125°C TJ

Switcher Configuration

PUSH-PULL

Nem Hassasiyeti (MSL)

1 (Unlimited)

Function

Step-Down, Step-Up/Step-Down

Ambalaj

Tube

Terminal Sayısı

18

Montaj Tipi

Through Hole

Duty Cycle Max

49%

Montaj

Through Hole

Yayın Yılı

1997
