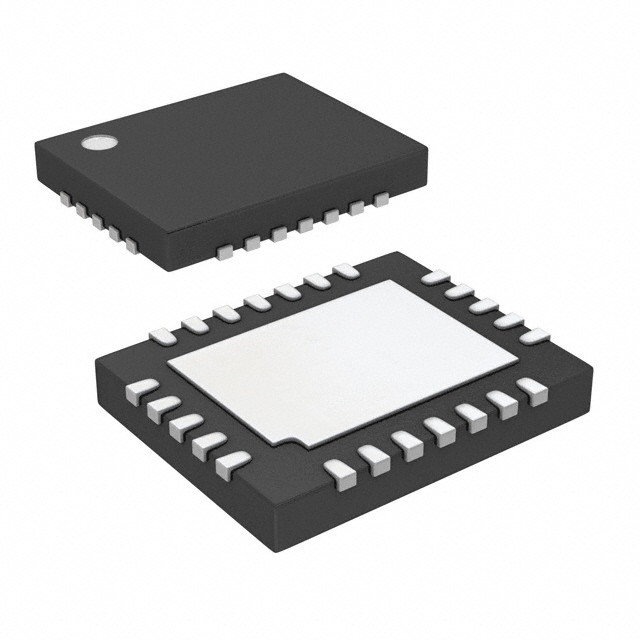

LTC7801HUFD#TRPBF

Teknik Özellikler

Control Technique

PULSE WIDTH MODULATION

Input Voltage Min

4V

Synchronous Rectifier

No

Terminal Kaplaması

Matte Tin (Sn)

Maks. Oturma Yüksekliği

0.8mm

RoHS Durumu

RoHS Compliant

Ambalaj

Tape & Reel (TR)

Control Features

Current Limit, Power Good, Soft Start, Tracking

Nem Hassasiyeti (MSL)

1 (Unlimited)

Uzunluk

5mm

Tepe Reflow Süresi (maks. sn)

30

Control Mode

CURRENT-MODE

Voltage Supply Vccvdd

4V~140V

Output Voltagemax

60V

Kılıf / Paket

24-WFQFN Exposed Pad

Fabrika Tedarik Süresi

16 Weeks

Terminal Pozisyonu

QUAD

Topology

Buck

Duty Cycle Max

100%

Temel Parça No

LTC7801

Lifecycle Status

PRODUCTION (Last Updated: 4 weeks ago)

Analog Ic Other Type

SWITCHING CONTROLLER

Tepe Reflow Sıcaklığı (°C)

260

JESD-609 Kodu

e3

Output Configuration

Positive

Montaj Tipi

Surface Mount

Yüzey Montaj

YES

Genişlik

4mm

Additional Feature

SEATED HT-CALCULATED

Frequency Switching

50kHz~900kHz

Terminal Sayısı

24

Output Voltagemin

0.8V

Pin Sayısı

24

Terminal Adımı

0.5mm

Çıkış Tipi

Transistor Driver

Çalışma Sıcaklığı

-40°C~150°C TJ

Input Voltagenom

12V

Function

Step-Down

Parça Durumu

Active

Number Of Outputs

1
